91
Selezione elementi di serraggio G65
L'istruzione G65 visualizza gli elementi di serraggio nella Simulazione grafica
e deve essere programmata separatamente per ogni elemento di serraggio.
L'istruzione G65 H.. senza X, Z cancella l'elemento di serraggio.
Gli elementi di serraggio sono descritti nel data base e definiti in
ELEMENTO DI SERRAGGIO (H=1..3).
”Q” definisce il livello e il tipo di serraggio (esterno o interno).
Parametri
H:
Numero elemento di serraggio (H=1..3: riferimento a
ELEMENTO DI SERRAGGIO)
X, Z: Punto iniziale – Posizione del punto di riferimento dell'elemento
di serraggio (X come quota diametro) – Riferimento: origine
pezzo
D: Numero mandrino (riferimento: sezione ”ELEMENTO DI
SERRAGGIO”)

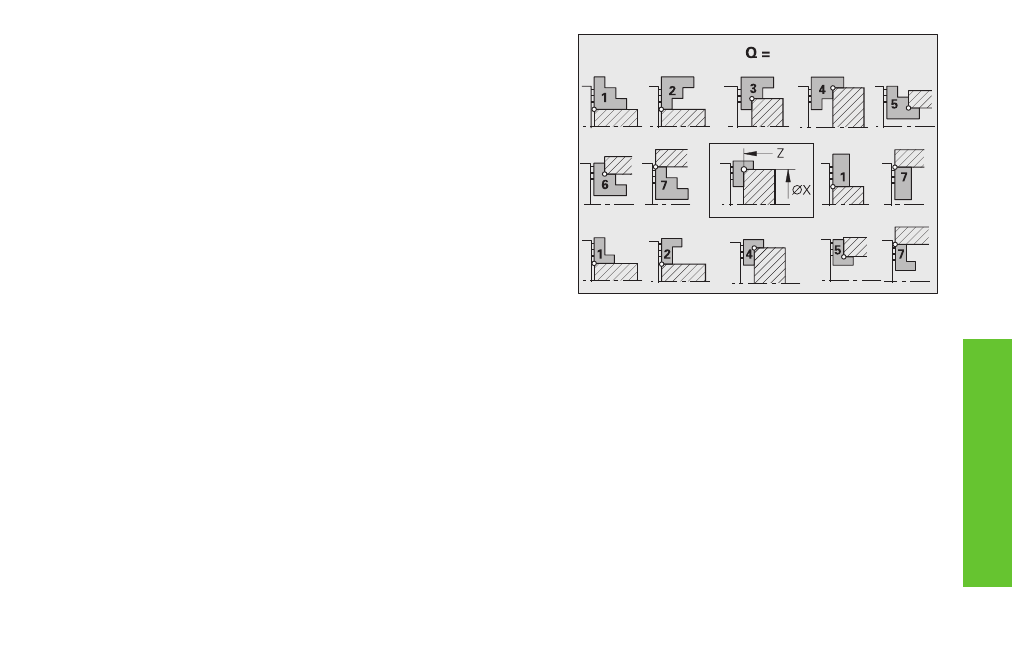

Q: Forma di serraggio per ganasce (H=2) – Nessuna immissione:
Q da sezione ”ELEMENTO DI SERRAGGIO”
Altre funzioni G
Mandrino con pezzo G98
L'istruzione G98 definisce il mandrino in cui è serrato il pezzo.
L'assegnazione del pezzo al mandrino è necessaria per cicli di
filettatura, foratura e fresatura se il pezzo non è nel mandrino
principale.
Parametro
Q:
Numero mandrino – default: 0 (mandrino principale)
