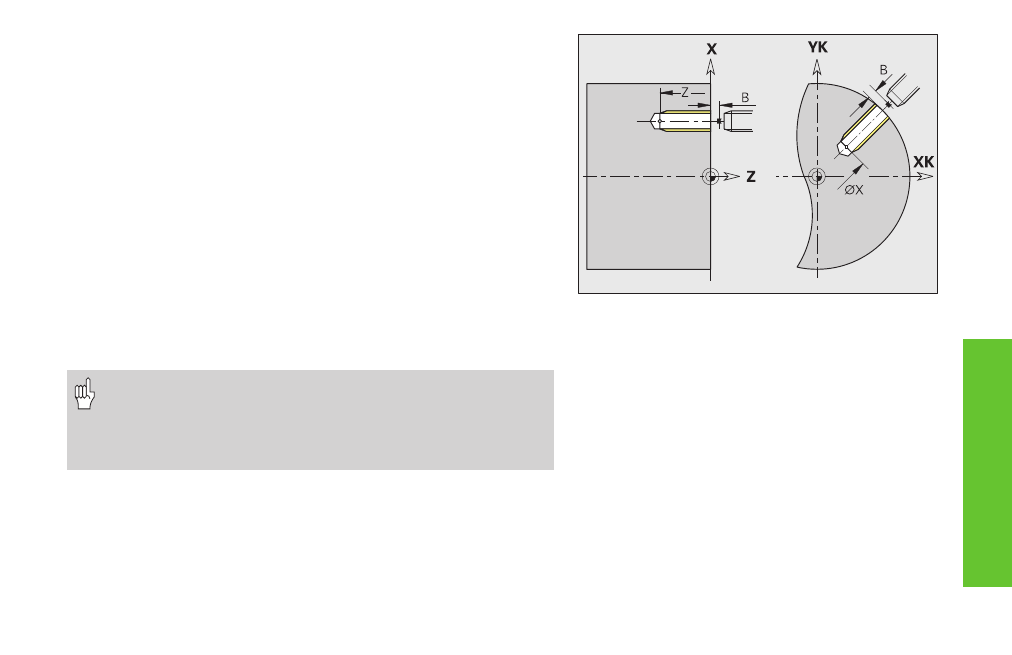

Maschiatura G36
L'istruzione G36 esegue filetti assiali e radiali con utensili fissi o
motorizzati. L'istruzione G36 definisce sulla base di ”X/Z”, se
realizzare un foro radiale o assiale.
Parametri
X:
Diametro – Punto finale maschiatura per fori assiali (quota
diametro)
Z: Lunghezza – Punto finale maschiatura per fori radiali
F: Avanzamento al giro – Passo filetto
Q: Numero mandrino – default: 0 (mandrino principale)
B: Lunghezza entrata (vedere G33)
H: Direzione di riferimento per passo filetto – default: 0
■ H=0: avanzamento su asse Z
■ H=1: avanzamento su asse X
■ H=2: avanzamento su asse Y
■ H=3: avanzamento traiettoria
S: Velocità di ritorno – default: stesso numero di giri come per
maschiatura
• ”Stop ciclo” agisce alla fine di una filettatura.
• L'override avanzamento è inattivo.
• Non utilizzare l‘override mandrino!
• Con motore utensile non regolato è necessario un mandrino
di compensazione.
