27
Elementi base profilo superficie frontale/lato posteriore

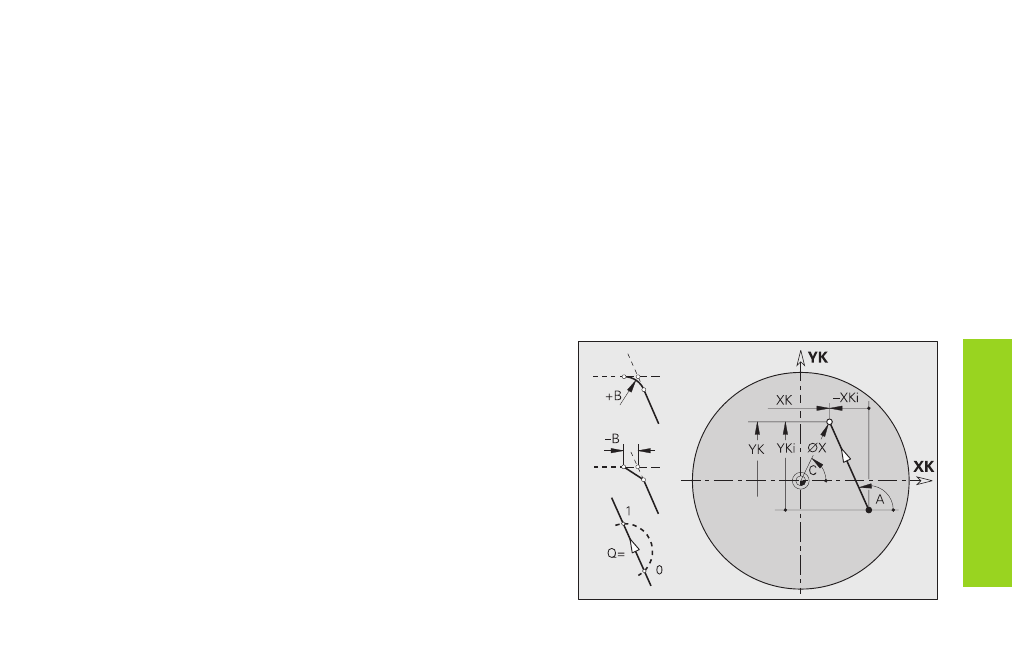

Percorso profilo superficie frontale G101-Geo
L'istruzione G101 definisce il percorso di un profilo su superficie frontale/
lato posteriore.
Parametri
X, C: Punto finale in coordinate polari (diametro, angolo finale)
XK,YK: Punto finale in coordinate cartesiane
A:
Angolo rispetto ad asse XK positivo
B: Smusso/Arrotondamento
■ B nessuna immissione: passaggio tangenziale
■ B=0: passaggio non tangenziale
■ B>0: raggio raccordo
■ B<0: larghezza smusso
Q: Selezione punto di intersezione – default: 0
■ Q=0: punto di intersezione vicino
■ Q=1: punto di intersezione lontano
Punto di partenza profilo superficie frontale G100-Geo
L'istruzione G100 definisce il punto iniziale di un profilo su superficie fron-
tale/lato posteriore.
Parametri
X, C: Punto iniziale in coordinate polari (diametro, angolo iniziale)
XK,YK: Punto iniziale in coordinate cartesiane
