Cicli di tornitura relativi al profilo
Finitura profilo G890
L'istruzione G890 rifinisce parallelamente al profilo l'area del profilo
descritta da ”NS, NE”.
Parametri
NS, NE: Numero blocco inizio, fine (riferimento a sezione profilo)
E:
Comportamento in entrata
■ E=0: senza lavorazione profili inclinati
■ E>0: avanzamento in entrata
■ Nessuna immissione: riduzione avanzamento in funzione
dell'angolo di entrata, al massimo 50%
V: Identificativo smusso/arrotondamento a inizio/fine sezione
profilo – default: 0; lavorazione smusso/arrotondamento:
■ V=0: a inizio e fine
■ V=1: a inizio
■ V=2: a fine
■ V=3: senza lavorazione
■ V=4: solo lavorazione smusso/arrotondamento – non
elemento base (premessa: la sezione del profilo è composta da
un solo elemento)

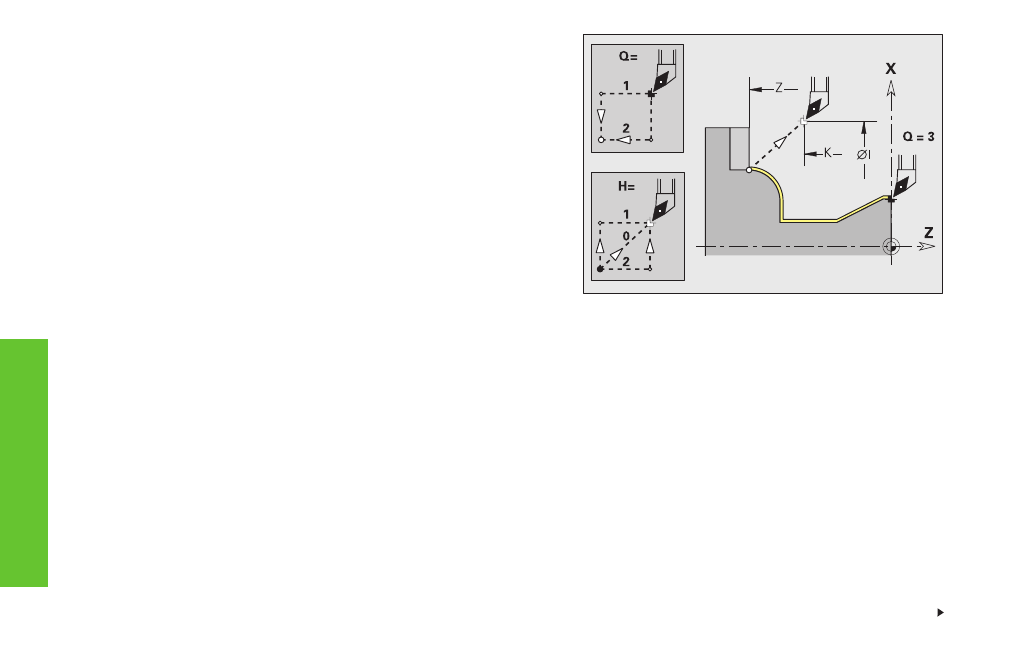

Q: Tipo di avvicinamento – default: 0
■ Q=0: selezione automatica; il CNC PILOT verifica le seguenti
possibilità di avvicinamento:
– avvicinamento in diagonale
– prima in direzione X, poi Z
– equidistante intorno all'ostacolo
– omissione dei primi elementi del profilo se la posizione di
partenza è inaccessibile
■ Q=1: prima in direzione X, poi Z
■ Q=2: prima in direzione Z, poi X
■ Q=3: senza avvicinamento; l'utensile è in prossimità del
punto iniziale della sezione del profilo
■ Q=4: finitura residua
H: Tipo di allontanamento – default: 3
L'utensile si solleva a 45° in direzione
opposta a quella di lavorazione e trasla sulla
posizione ”I, K” come segue:
■ H=0: in diagonale
■ H=1: prima in direzione X, poi Z
■ H=2: prima in direzione Z, poi X
■ H=3: arresto a distanza di sicurezza
■ H=4: senza movimento di allontanamento;
l'utensile si arresta sulla coordinata finale
X/Z: Limitazione di taglio (X come quota diametro)
– Nessuna immissione: senza limitazione di
taglio
D: Disattivazione elementi (interagisce sulla
lavorazione di scarichi, torniture automatiche
e gole: vedere tabella) – default: 1
