Cicli di foratura

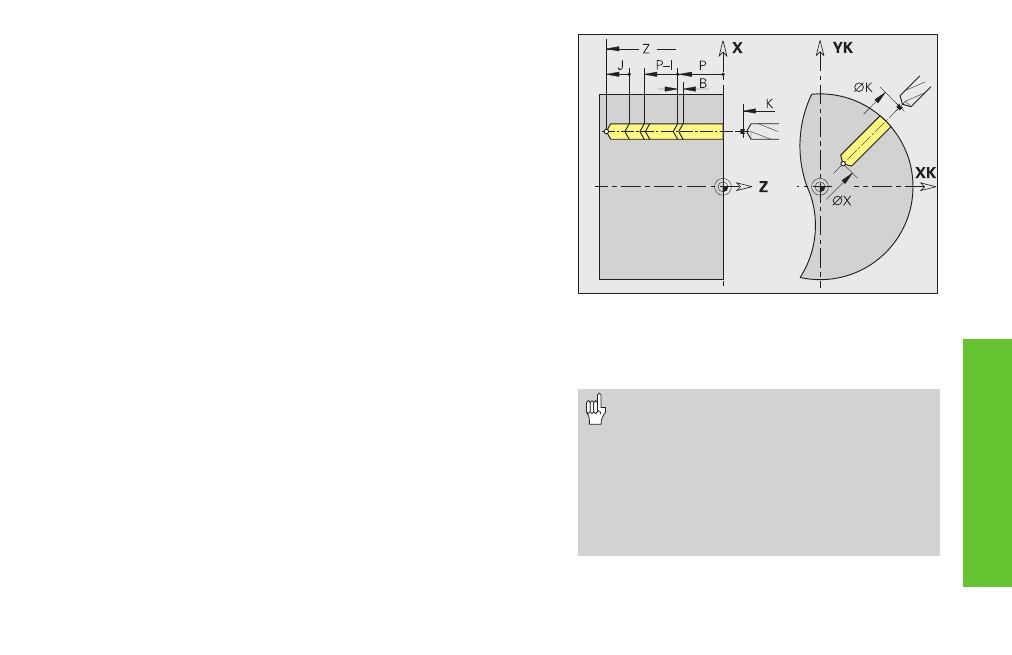

Foratura profonda G74
L'istruzione G74 esegue fori assiali e radiali con utensili fissi o
motorizzati. Il foro viene realizzato in diverse fasi.
Il ciclo viene impiegato per:
■ Foro singolo senza descrizione profilo
■ Foro con descrizione profilo (foro singolo o sagoma di fori)
Parametri
NS:
Numero blocco profilo foro (G49-Geo, G300-Geo o G310-Geo) –
Nessuna immissione: foro singolo senza descrizione profilo
X, Z: Posizione, lunghezza – Punto finale foro per fori assiali/radiali
(X come quota diametro)
P: 1ª profondità foro
I: Valore di riduzione – default: 0
B: Distanza di ritorno – default: ritorno a ”Punto iniziale foro”
J: Profondità foro minima – default: 1/10 di P
E: Tempo di sosta (per rottura trucioli a fine foro) – default) –
default: 0
V: Riduzione avanzamento (50%) – default: 0
■ V=0 o 2: riduzione avanzamento all'inizio
■ V=1 o 3: riduzione avanzamento all'inizio e alla fine
■ V=4: riduzione avanzamento alla fine
■ V=5: senza riduzione avanzamento
Eccezione con V=0 e V=1: senza riduzione avanzamento per
foratura con punte con placchette e punte a spirale con angolo
di foratura di 180°
D: Velocità di ritorno e avanzamento all'interno del foro – default: 0
■ D=0: rapido
■ D=1: avanzamento
K: Piano di ritorno (per fori radiali, quota
diametro) – Nessuna immissione: l'utensile
trasla sulla posizione di partenza o a distanza
di sicurezza
• Foro singolo senza descrizione profilo:
programmare in alternativa ”X o Z”.
• Foro con descrizione profilo: non
programmare ”X, Z”.
• Sagoma di fori: ”NS” visualizza il foro sul
profilo (non sulla definizione della sagoma).
• Una ”Riduzione avanzamento alla fine”
viene eseguita solo all'ultima fase di
foratura.
