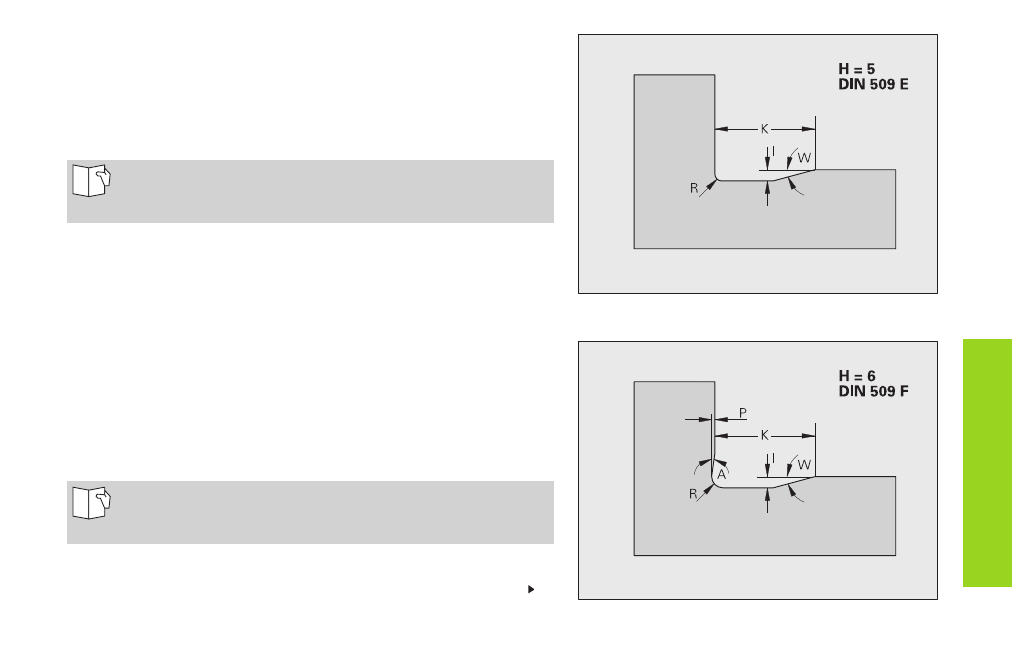

Scarico DIN 509 E (H=0, 5)
Scarico DIN 509 F (H=6)
Scarico DIN 509 E (H=0, 5)
Parametri
I:
Profondità scarico (quota raggio)
K:
Larghezza scarico
R:
Raggio scarico (in entrambi gli spigoli dello scarico)
W:
Angolo scarico
Se non si indicano i parametri, il CNC PILOT determina i valori in
funzione del diametro (vedere Manuale d‘esercizio ”9.1.2
Parametri scarico DIN 509 E”).
Scarico DIN 509 F (H=6)
Parametri
I:
Profondità scarico (quota raggio)
K:
Larghezza scarico
R:
Raggio scarico (in entrambi gli spigoli dello scarico)
P:
Profondità trasversale
W:
Angolo scarico
A:
Angolo trasversale
Se non si indicano i parametri, il CNC PILOT determina i valori in
funzione del diametro (vedere Manuale d‘esercizio ”9.1.3
Parametri scarico DIN 509 F”).
Continua
Elementi sagomati
per descrizione profilo
