31

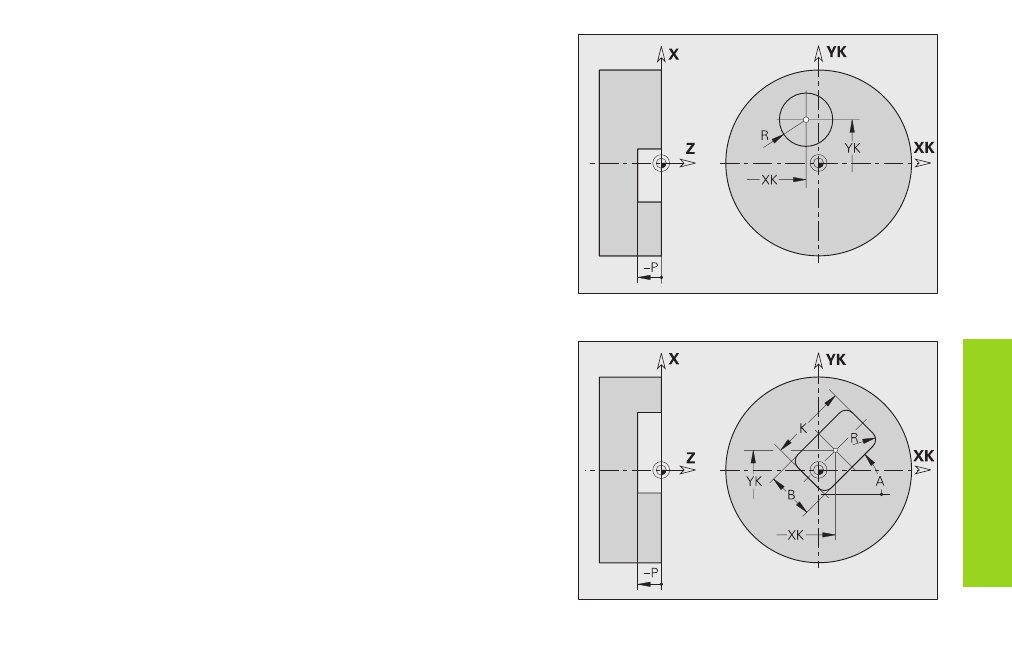

Cerchio superficie frontale G304-Geo
L'istruzione G304 definisce un cerchio su superficie frontale/lato
posteriore.
Parametri
XK,YK: Centro cerchio
R:
Raggio cerchio
P: Profondità/Altezza – Nessuna immissione: ”P” da G308
■ P<0: tasca
■ P>0: isola
Rettangolo superficie frontale G305-Geo
L'istruzione G305 definisce un rettangolo su superficie frontale/lato
posteriore.
Parametri
XK,YK: Centro rettangolo
A:
Angolo asse longitudinale (riferimento: asse XK) – default: 0°
K: Lunghezza rettangolo
B: Larghezza (altezza) rettangolo
R: Smusso/Arrotondamento – default: 0
■ R>0: raggio raccordo
■ R<0: larghezza smusso
P: Profondità/Altezza – Nessuna immissione: ”P” da G308
■ P<0: tasca
■ P>0: isola
Matrici profilo superficie frontale/lato posteriore
