Gola (standard) G22-Geo

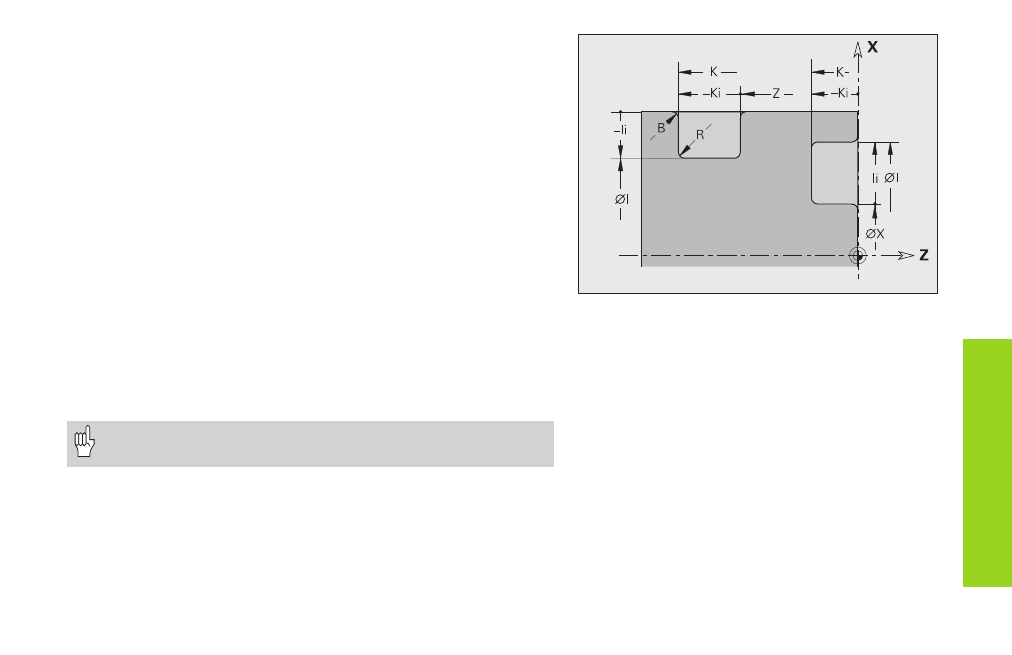

L'istruzione G22 definisce una gola su un elemento di riferimento
parallelo all'asse (G1). L'istruzione G22 viene assegnata all'elemento di
riferimento precedentemente programmato.
Parametri
X:
Punto iniziale per gola superficie piana (quota diametro)
Z:
Punto iniziale per gola superficie cilindrica
I, K:
Spigolo interno
■
I per gola superficie piana: punto finale gola (quota diametro)
■
K per gola superficie piana: fondo gola
■
I per gola superficie cilindrica: fondo gola (quota diametro)
■
K per gola superficie cilindrica: punto finale gola
Ii, Ki: Spigolo interno – incrementale (attenzione al segno!)
■
Ii per gola superficie piana: larghezza gola
■
Ki per gola superficie piana: profondità gola
■
Ii per gola superficie cilindrica: profondità gola
■
Ki per gola superficie cilindrica: punto finale gola (larghezza gola)
B:
Raggio esterno/Smusso (su entrambi i lati della gola) – default: 0
■
B>0: raggio raccordo
■
B<0: larghezza smusso
R:
Raggio interno (in entrambi gli spigoli della gola) – default: 0
Programmare ”X” o ”Z”.
Elementi sagomati
per descrizione profilo
