Circolare superficie cilindrica G112 / G113
L'utensile si sposta con avanzamento circolare al ”punto finale”.
Parametri
Z, C: Punto finale, angolo finale
CY:
Punto finale come quota percorso (riferimento: sviluppo
superficie cilindrica per Diametro di riferimento G120)
R: Raggio
K, W: Posizione, angolo centro
J:
Posizione centro come quota percorso (riferimento: sviluppo
superficie cilindrica per Diametro di riferimento G120)
X: Profondità finale (quota diametro) – default: posizione X attuale
• Programmare Z, C o Z, CY oppure K, W o K, J.
• Programmare ”Centro” o ”Raggio”.
• Per ”Raggio”: possibili archi solo
† 180°.

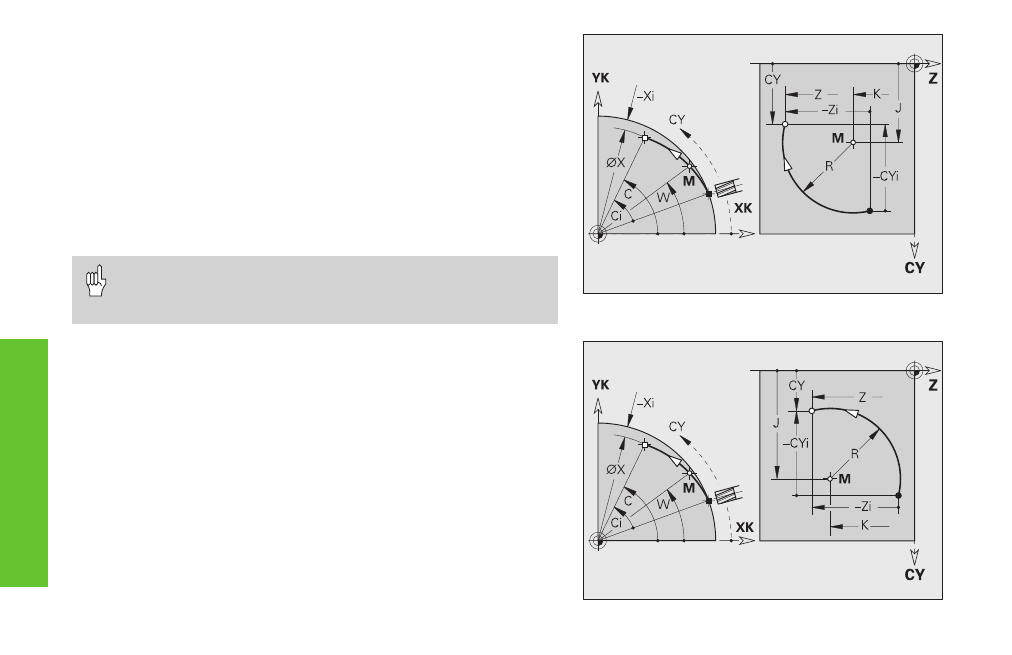

Arco G112
Arco G113
Lavorazione superficie cilindrica
