19

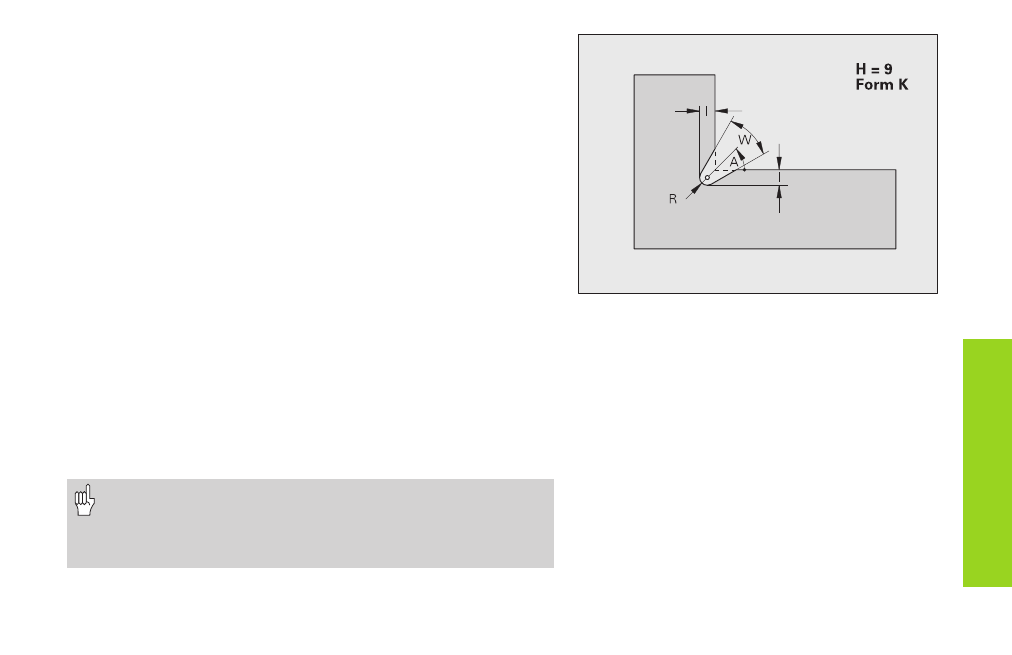

Scarico Forma K (H=9)
Scarico Forma K (H=9)
Parametri
I:
Profondità scarico
R: Raggio scarico – Nessuna immissione: l'elemento circolare non
viene eseguito
W: Angolo scarico
A: Angolo rispetto ad asse longitudinale – default: 45°
Filetto (standard) G34-Geo
L'istruzione G34 definisce filetti interni o esterni semplici oppure
concatenati (Filetto fine metrico ISO DIN 13 serie 1). Per concatenare i
filetti programmare in successione diversi blocchi G01/G34.
Parametro
F:
Passo filetto – Nessuna immissione: passo come da tabella
standard
• Prima dell'istruzione G34 o in un blocco NC con G34 occorre
programmare un elemento lineare come elemento di
riferimento.
• Il filetto viene eseguito con l'istruzione G31.
Elementi sagomati per descrizione profilo
