Spostamenti punto zero
Rovesciamento profilo G121

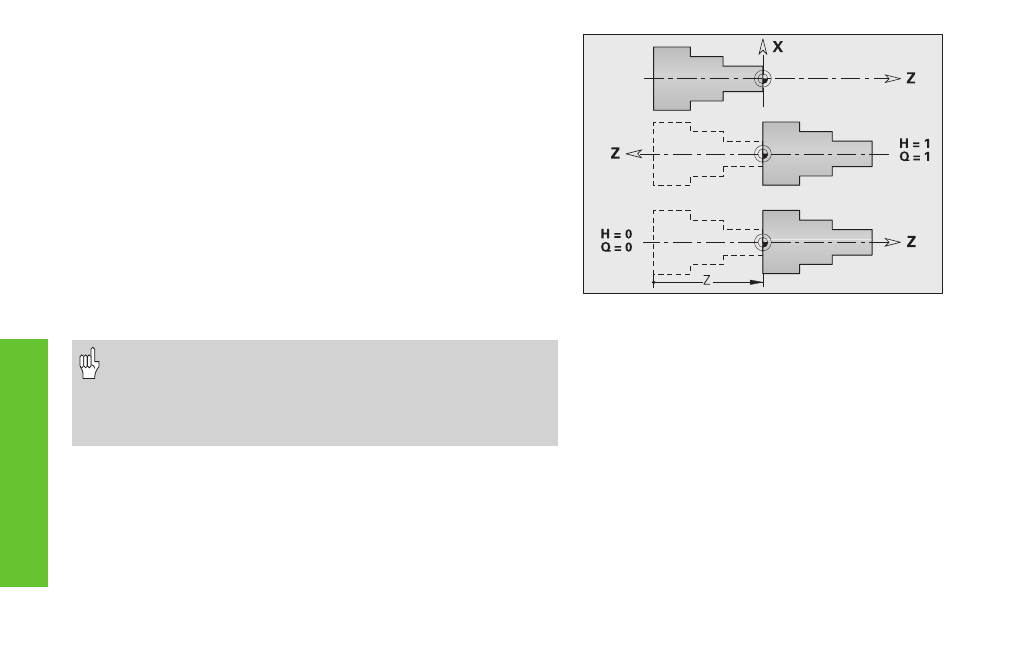

L'istruzione G121 attiva una rappresentazione speculare e/o uno spostamento
del profilo della parte grezza e finita. La specularità ha luogo sull'asse X, lo
spostamento invece in direzione Z. L'origine pezzo rimane invariata.
Parametri
H:
Specularità – default: 0
■ H=0: spostamento profilo – senza specularità
■ H=1: spostamento profilo, specularità e inversione direzione
di descrizione del profilo
Q: Specularità sistema di coordinate (direzione asse Z) – default: 0
■ Q=0: senza specularità
■ Q=1: con specularità
Z: Spostamento – default: 0
D: Specularità XC/XCR (specularità/spostamento profili su
superficie frontale/lato posteriore) – default: 0
■ D=0: senza specularità/spostamento
■ D=1: con specularità/spostamento
• I profili della superficie cilindrica vengono rappresentati in
speculare/spostati come i profili di tornitura.
• I profili ausiliari non vengono rappresentati in speculare.
• Con Q=1: viene rappresentato in speculare il sistema di
coordinate incluso il profilo, con H=1 solo il profilo.
