47

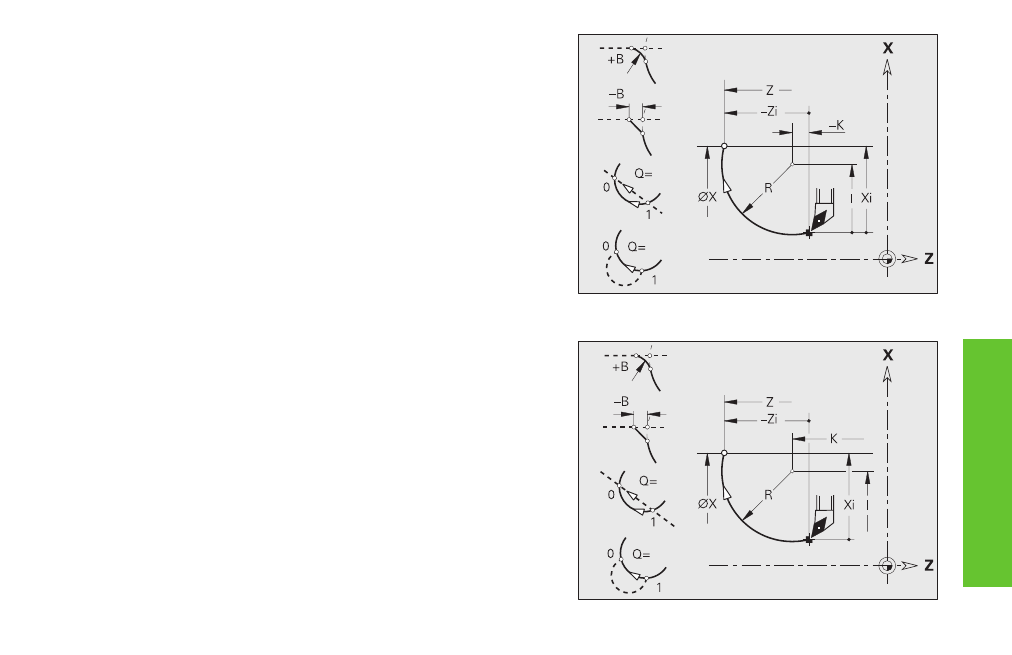

Movimento circolare
G2, G3 – Quota centro incrementale,
G12, G13 – Quota centro assoluta
L'utensile si sposta con avanzamento circolare al ”punto finale”. Il
senso di rotazione di G2, G3 o G12, G13 risulta dalla grafica ausiliaria.
L'avanzamento speciale è valido per smusso/arrotondamento.
Parametri
X, Z:
Diametro, lunghezza punto finale (X come quota diametro)
R: Raggio (0 < R
† 200 000 mm)
Q: Selezione punto di intersezione – default: Q=0
■ Q=0: punto di intersezione lontano
■ Q=1: punto di intersezione vicino
B: Smusso/Arrotondamento
■ B nessuna immissione: passaggio tangenziale
■ B=0: passaggio non tangenziale
■ B>0: raggio raccordo
■ B<0: larghezza smusso
E: Fattore di avanzamento speciale (0 < E
† 1) – default: 1
(Avanzamento speciale = avanzamento attivo * E)
Per G2, G3:
I, K:
Centro incrementale (distanza punto di partenza – centro;
I come quota raggio)
Per G12, G13:
I, K:
Centro assoluto (I come quota raggio)
Esempio: movimento circolare G2
Esempio: movimento circolare G12
Movimenti lineari e circolari semplici
