Matrici profilo superficie frontale/lato posteriore
Foro superficie frontale G300-Geo

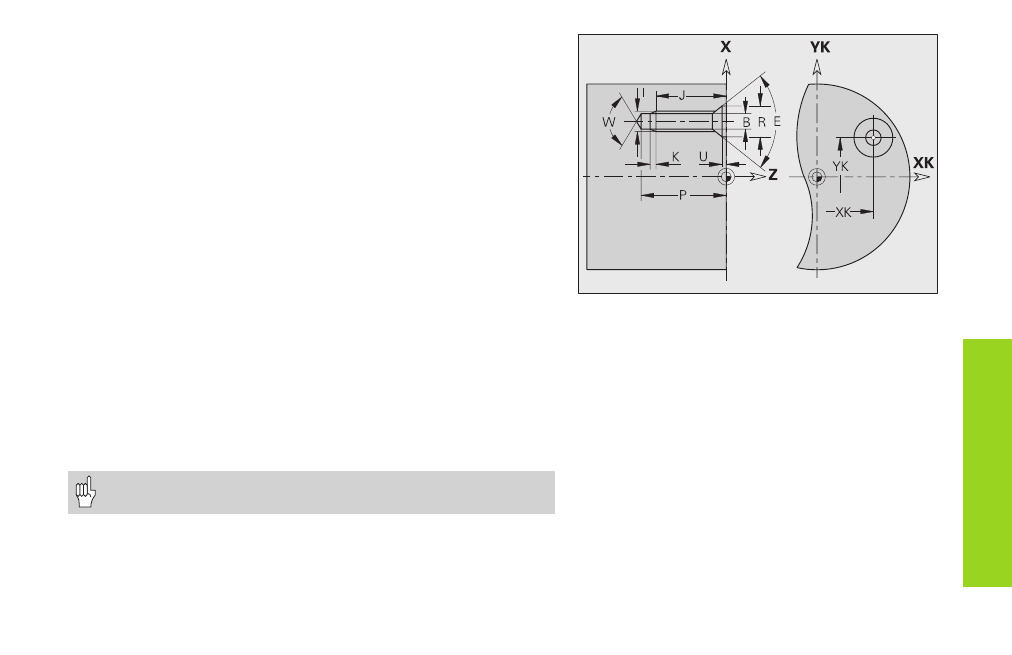

L'istruzione G300 definisce un foro con allargatura e filetto su superficie
frontale/lato posteriore.
Parametri
XK,YK: Centro foro
B:
Diametro foro
P: Profondità foro (senza punta)
W: Angolo al vertice – default: 180°
R: Diametro di allargatura
U: Profondità di allargatura
E: Angolo di allargatura
I: Diametro filetto
J: Profondità filetto
K: Imbocco filetto (lunghezza uscita)
F: Passo filetto
V: Filetto sinistrorso o destrorso – default: 0
■ V=0: filetto destrorso
■ V=1: filetto sinistrorso
A: Angolo (riferimento: asse Z)
■ Superficie frontale – default: 0° (intervallo: –90° < A < 90°)
■ Lato posteriore – default: 180° (intervallo: 90° < A < 270°)
O: Diametro di centratura
Lavorare con G71...G74 i fori definiti con G300-Geo..
