Percorso profilo di tornitura G1-Geo
L'istruzione G1 definisce un percorso in un profilo di tornitura.
Parametri
X, Z: Punto finale (X come quota diametro)
A:

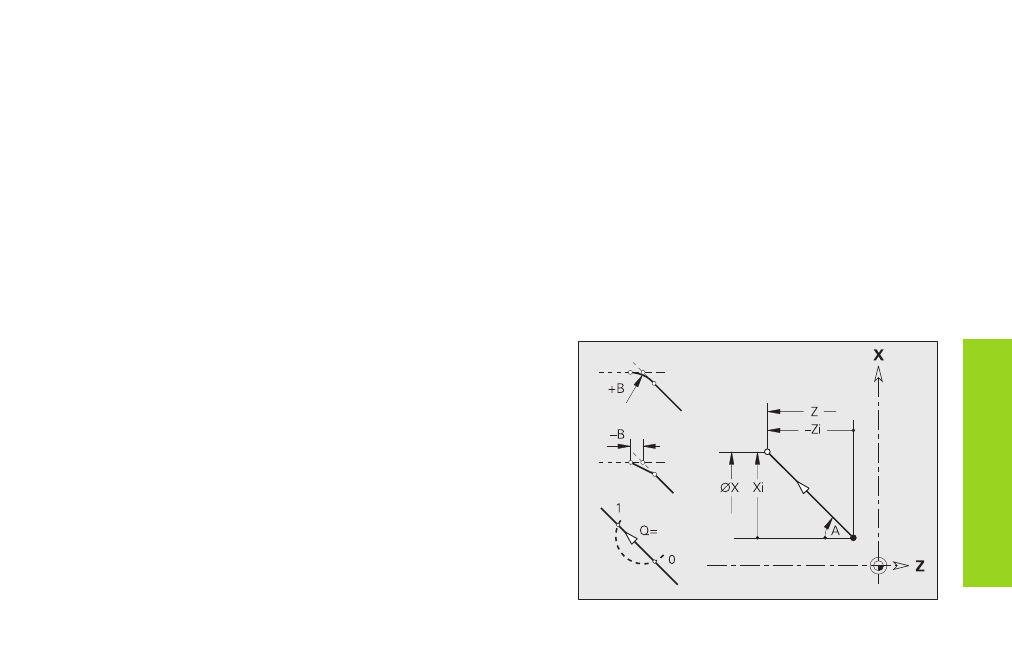

Angolo rispetto ad asse rotativo – Direzione angolo: vedere
grafica ausiliaria
Q: Selezione punto di intersezione – default: 0
■ Q=0: punto di intersezione vicino
■ Q=1: punto di intersezione lontano
B: Smusso/Arrotondamento
■ B nessuna immissione: passaggio tangenziale
■ B=0: passaggio non tangenziale
■ B>0: raggio raccordo
■ B<0: larghezza smusso
E: Fattore di avanzamento speciale (0 < E
† 1) – default: 1
(Avanzamento speciale = avanzamento attivo * E)
Elementi base per descrizione profilo
Punto di partenza profilo di tornitura G0-Geo
L'istruzione G0 definisce il punto iniziale di un profilo di tornitura.
Parametro
X, Z: Punto iniziale profilo (X come quota diametro)
