Cicli di tornitura relativi al profilo
Ciclo di troncatura-tornitura G869

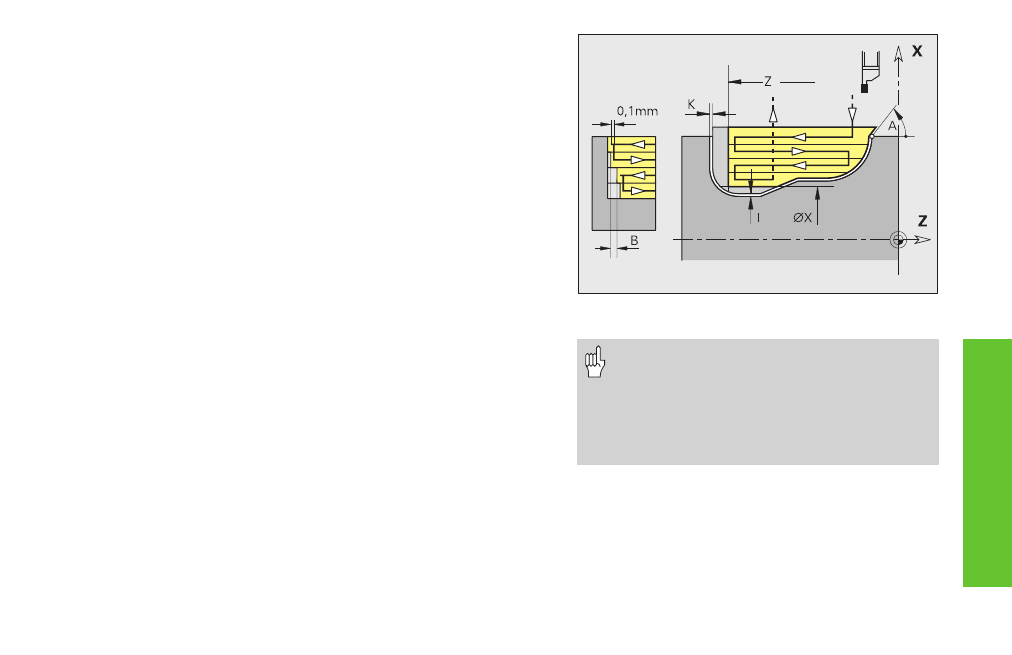

L'istruzione G869 lavora in assiale/radiale l'area del profilo descritta da
”NS, NE” con movimenti alternati di sgrossatura e troncatura.
Parametri
NS, NE: Numero blocco inizio, numero blocco fine (riferimento a sezione profilo)
P:
Avanzamento massimo
R: Correzione profondità di tornitura per lavorazione di finitura – default: 0
I, K: Sovrametalli (I come quota diametro) – default: 0
X/Z: Limitazione di taglio (X come quota diametro)
A, W: Angolo di avvicinamento, angolo di allontanamento – default:
direzione contraria a quella di troncatura
Q: Esecuzione – default: 0
■ Q=0: sgrossatura e finitura
■ Q=1: solo sgrossatura
■ Q=2: solo finitura
U: Tornitura unidirezionale – default: 0
■ U=0: tornitura bidirezionale
■ U=1: tornitura unidirezionale in direzione del profilo
H: Tipo di allontanamento a fine ciclo – default: 0
■ H=0: ritorno al punto di partenza (gola assiale: prima in
direzione Z poi X; gola radiale: prima in direzione X poi Z)
■ H=1: posizionamento davanti al profilo finito
■ H=2: sollevamento a distanza di sicurezza e arresto
V: Identificativo smusso/arrotondamento a inizio/fine sezione
profilo – default: 0
Lavorazione smusso/arrotondamento:
■ V=0: a inizio e fine
■ V=1: a inizio
■ V=2: a fine
■ V=3: senza lavorazione
O: Avanzamento di esecuzione gola – default: avanzamento attivo
E: Avanzamento di finitura – Nessuna immissione: avanzamento attivo
B: Larghezza offset – default: 0
• Il ciclo G869 presuppone utensili del tipo
26*.
• Compensazione raggio tagliente: viene
eseguita.
• Sovrametalli (G57/G58): vengono
considerati.
