30

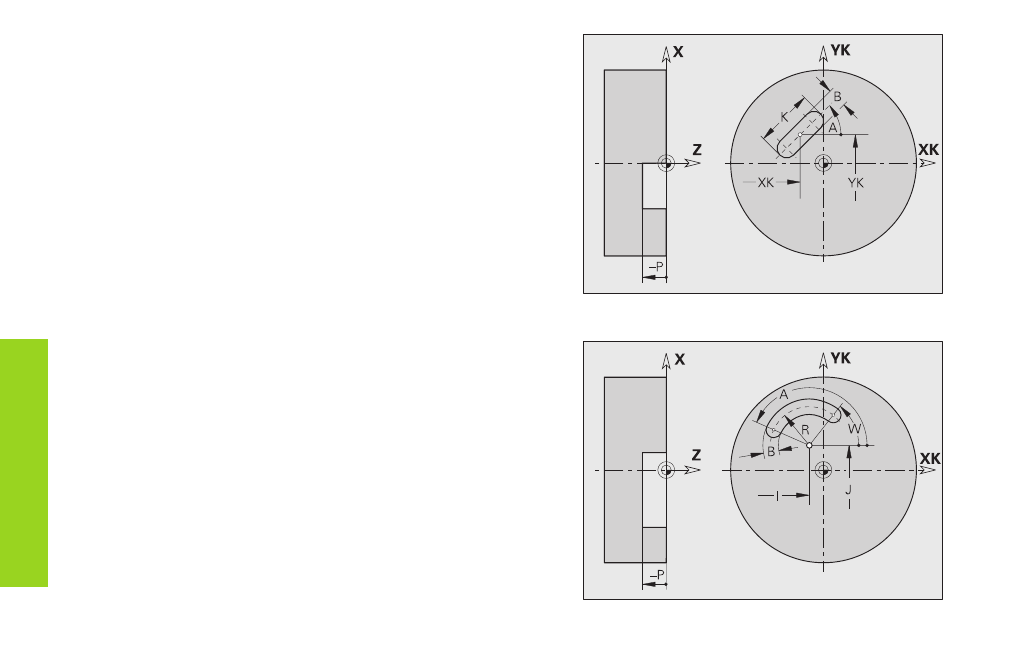

Scanalatura lineare superficie frontale G301-Geo
L'istruzione G301 definisce una scanalatura lineare su superficie fronta-
le/lato posteriore.
Parametri
XK,YK: Centro scanalatura
A:
Angolo asse longitudinale scanalatura (riferimento: asse XK) –
default: 0°
K: Lunghezza scanalatura
B: Larghezza scanalatura
P: Profondità/Altezza – Nessuna immissione: “P“ da G308
■ P<0: tasca
■ P>0: isola
Scanalatura circolare superficie frontale G302-Geo/
G303-Geo
L'istruzione G302/G303 definisce una scanalatura circolare su superficie
frontale/lato posteriore.
Parametri
I, J:
Centro curvatura scanalatura
R: Raggio curvatura (riferimento: traiettoria centro scanalatura)
A: Angolo punto iniziale scanalatura (riferimento: asse XK) – default:
0
W: Angolo punto finale scanalatura (riferimento: asse XK)
B: Larghezza scanalatura
P: Profondità/Altezza – Nessuna immissione: ”P” da G308
■ P<0: tasca
■ P>0: isola
Esempio: G302-Geo
Matrici profilo superficie frontale/lato posteriore
