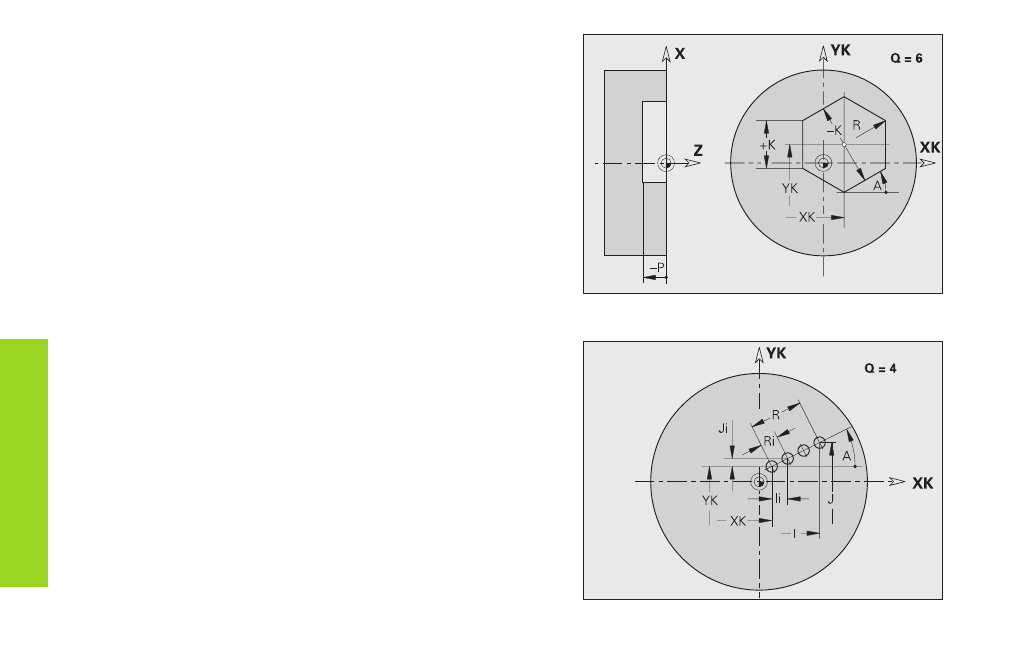

Poligono regolare superficie frontale G307-Geo
L'istruzione G307 definisce un poligono regolare su superficie frontale/
lato posteriore.
Parametri
XK,YK: Centro poligono
Q:
Numero lati (Q ‡3)
A: Angolo rispetto ad un lato del poligono (riferimento: asse XK) –
default: 0°
K: Lunghezza lato
■ K>0: lunghezza lato
■ K<0: diametro interno
R: Smusso/Arrotondamento – default: 0
■ R>0: raggio raccordo
■ R<0: larghezza smusso
P: Profondità/Altezza – Nessuna immissione: ”P” da G308
■ P<0: tasca
■ P>0: isola
Sagoma lineare superficie frontale G401-Geo
L'istruzione G401 definisce una sagoma lineare su superficie frontale/
lato posteriore. L'istruzione G401 agisce su foro/matrice definito nel
blocco successivo (G300..305, G307).
Parametri
Q:
Numero matrici
XK,YK: Punto iniziale sagoma
I, J:
Punto finale sagoma
Ii, Ji: Distanza tra due matrici (in direzione XK, YK)
A:
Angolo asse longitudinale sagoma (riferimento: asse XK)
R: Lunghezza totale sagoma
Ri: Distanza tra due matrici (distanza sagome)
Matrici profilo superficie frontale/lato posteriore
