G102-Geo

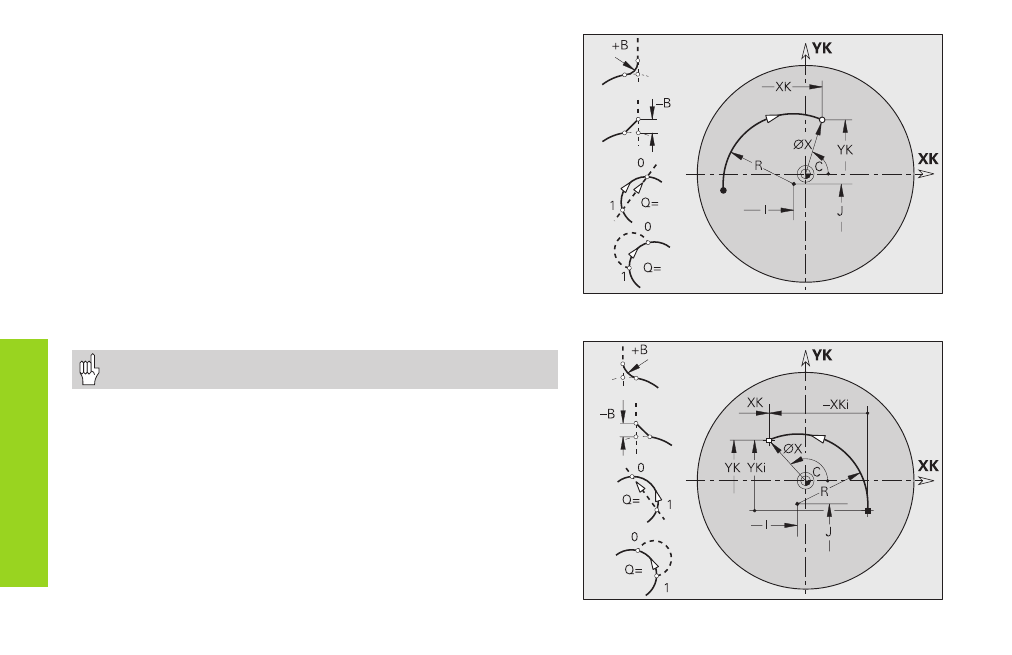

Arco profilo superficie frontale G102-Geo/G103-Geo
L'istruzione G102/G103 definisce un arco in un profilo su superficie
frontale/lato posteriore. Il senso di rotazione risulta dalla grafica
ausiliaria.
Parametri
X, C: Punto finale in coordinate polari (diametro, angolo finale)
XK,YK: Punto finale in coordinate cartesiane
R:
Raggio
I, J: Centro in coordinate cartesiane
Q: Selezione punto di intersezione – default: 0
■ Q=0: punto di intersezione lontano
■ Q=1: punto di intersezione vicino
B: Smusso/Arrotondamento a fine arco
■ B nessuna immissione: passaggio tangenziale
■ B=0: passaggio non tangenziale
■ B>0: raggio raccordo
■ B<0: larghezza smusso
Il punto finale non deve essere il punto di partenza (nessun
cerchio).
G103-Geo
Elementi base profilo superficie frontale/lato posteriore
