38
Matrici profilo superficie cilindrica

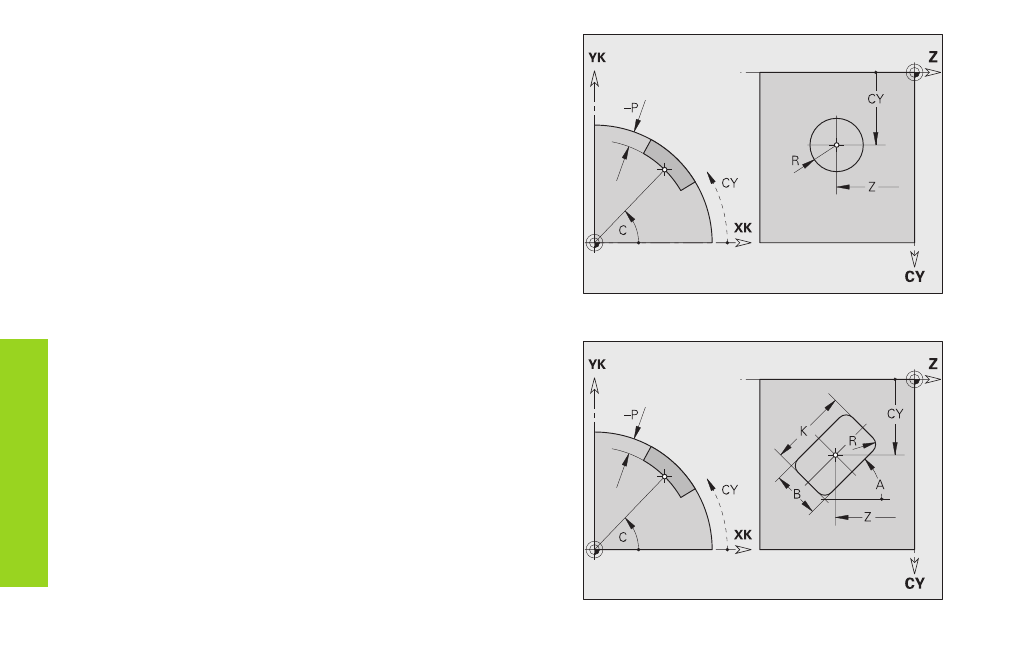

Rettangolo superficie cilindrica G315-Geo
L'istruzione G315 definisce un rettangolo su superficie cilindrica.
Parametri
Z, C: Centro rettangolo (posizione, angolo)
CY:
Angolo come ”quota percorso”
A: Angolo asse longitudinale (riferimento: asse Z) – default: 0°
K: Lunghezza rettangolo
B: Larghezza (altezza) rettangolo
R: Smusso/Arrotondamento – default: 0
■ R>0: raggio raccordo
■ R<0: larghezza smusso
P: Profondità tasca – Nessuna immissione: ”P” da G308
Cerchio superficie cilindrica G314-Geo
L'istruzione G314 definisce un cerchio su superficie cilindrica.
Parametri
Z, C: Centro cerchio (posizione, angolo)
CY:
Angolo come ”quota percorso”
R: Raggio cerchio
P: Profondità tasca – Nessuna immissione: ”P” da G308
