92 II Dati tecnici
II - 2 Configur
azione di sist
ema

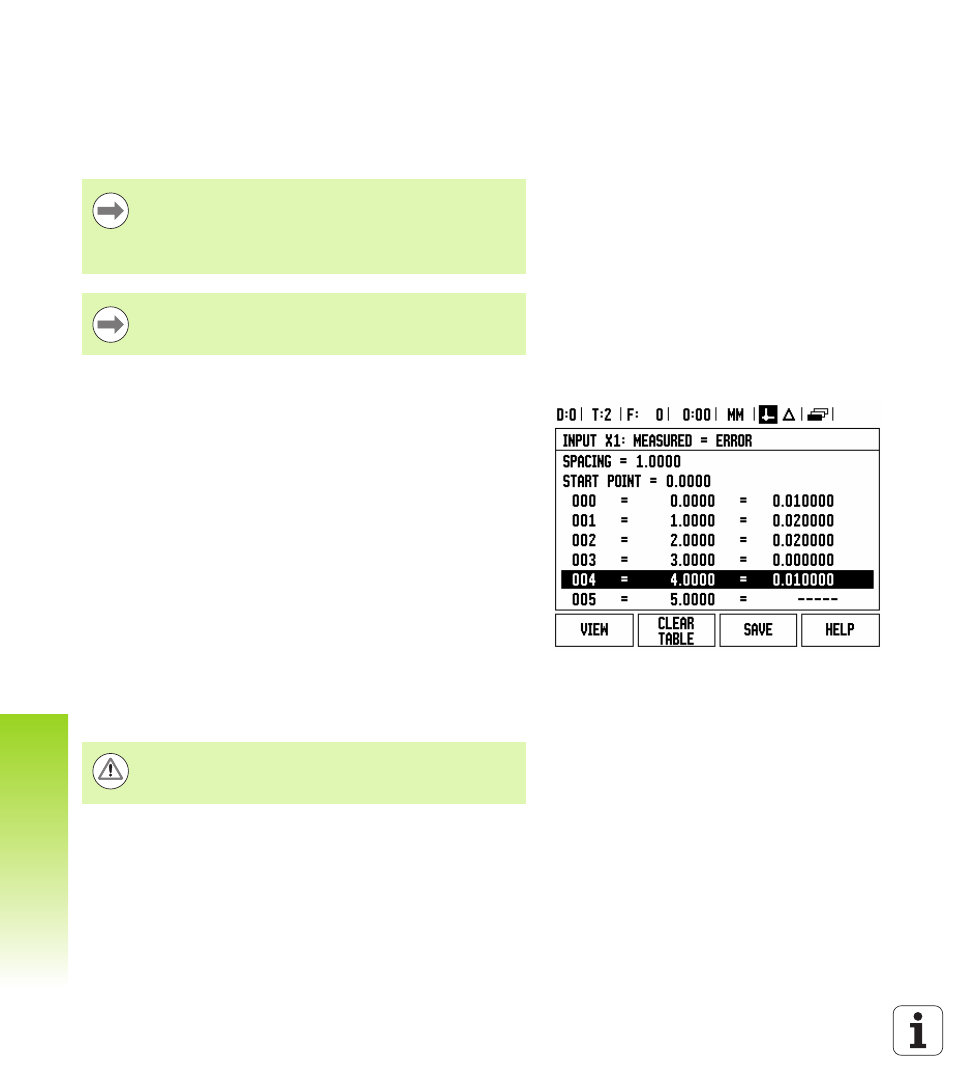

Compensazione errore non lineare
La compensazione errore non lineare può essere applicata se i risultati
del confronto con lo standard di riferimento indicano un errore alterno
od oscillante. I valori di correzione richiesti vengono calcolati e
immessi in una tabella. L’ND 780 gestisce fino a 200 punti per asse. Il
valore di errore tra due punti di compensazione adiacenti è calcolato
mediante interpolazione lineare.
Procedura di configurazione per errore non lineare
 Il sistema di misura ha una direzione di conteggio inerente. Questa
non influisce sulla direzione di conteggio definita dall'utente ed è
richiesta soltanto per determinare la compensazione errore non
lineare.
Per stabilire la direzione di conteggio inerente per ciascun sistema
di misura installato sull'asse dato, completare quanto esposto di
seguito.
 Aprire la maschera CONFIG. SIS. MISURA e selezionare il sistema
di misura sull'asse al quale deve essere indirizzato.
 Utilizzando i tasti freccia portarsi sul campo DIREZIONE
CONTEGGIO.
 Utilizzare il softkey POSITIVA/NEGATIVA e selezionare POSITIVA.
Premere ENTER.
 Ritornare alla maschera principale utilizzando il tasto C.
 Spostare l'asse sul quale è installato il sistema di misura e annotare
la direzione di spostamento richiesta per la direzione positiva.
 È così definita la direzione di conteggio inerente del sistema di
misura.
La compensazione errore non lineare è disponibile solo per
righe con indici di riferimento. Se è stata definita una
compensazione errore non lineare, non si applica alcuna
compensazione errore finché non sono stati superati gli
indici di riferimento.
La compensazione errore non lineare deve avere valori
aggiunti utilizzando la direzione positiva inerente i sistemi di
misura della versione software 1.1.3.
I sistemi di misura con indice di riferimento singolo devono
superare lo stesso indice di riferimento ogni volta che il
POS viene acceso.
