20 I Istruzioni operative
I - 2 Uso dell’ND 780
I - 2 Uso dell’ND 780

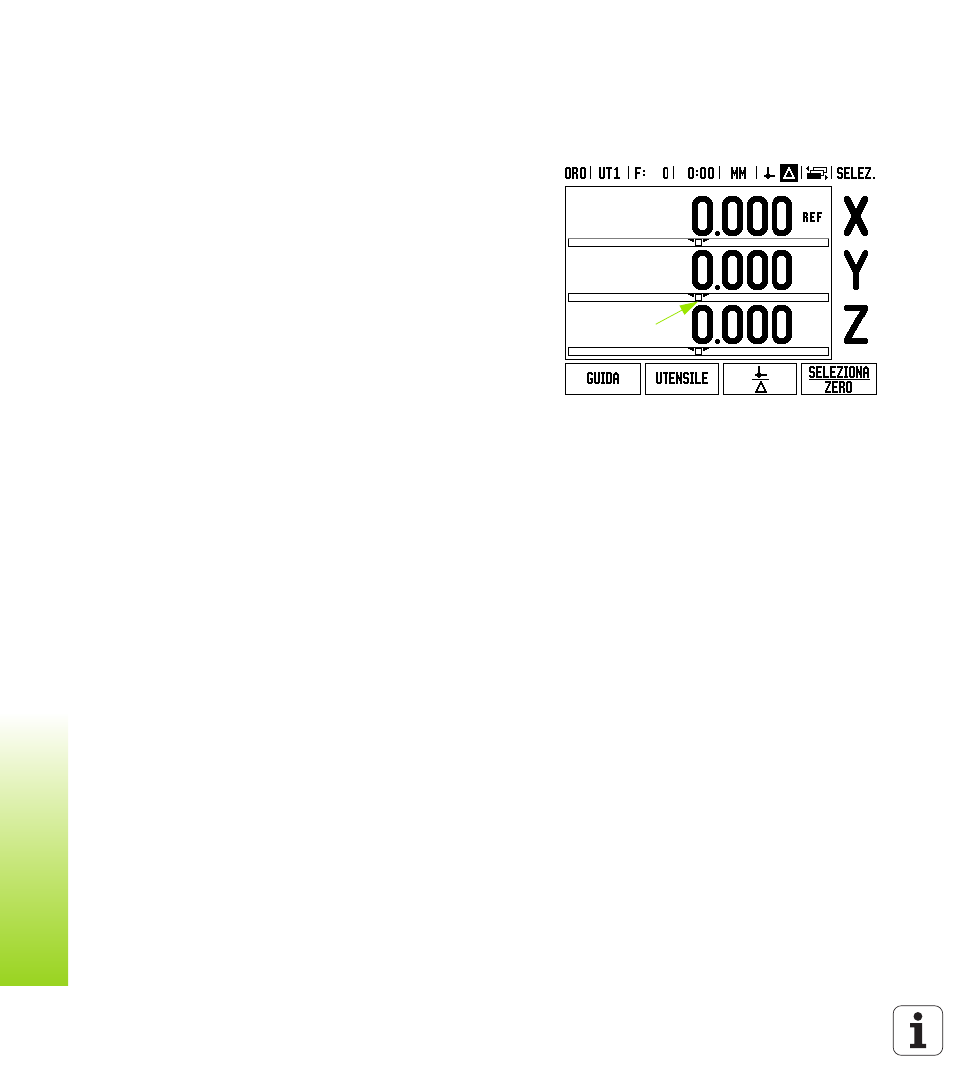

Struttura dello schermo
Simboli della barra di stato
Il visualizzatore ND 780 dispone di funzioni applicative specifiche che
permettono di ottenere la massima produttività dalla macchina
utensile manuale in uso.
 Barra di stato: visualizza l’origine attiva, l’utensile selezionato,
l’avanzamento, il tempo del cronometro, l’unità di misura, la
modalità Percorso residuo (Incrementale) o Valore reale (Assoluta),
l’indicazione della pagina e l’impostazione Seleziona/Zero.
Consultare il paragrafo "Menu CONFIG. LAVORAZIONE" per le
istruzioni di configurazione dei parametri della barra di stato.
 Area di visualizzazione: indica la posizione attuale di ciascun asse.
Visualizza inoltre maschere, campi, finestre di istruzione, messaggi
di errore e argomenti della guida.
 Denominazioni degli assi: indica l'asse del tasto corrispondente.
 Simbolo REF: indica lo stato attuale dell'indice di riferimento.
 Softkey: indicano le diverse funzioni di fresatura o tornitura.
1 Origine
2 Utensile
3 Avanzamento
4 Cronometro
5 Unità di misura
6 Valore reale
7 Percorso residuo
8 Indicazione pagina
9 Seleziona/Zero
10 Denominazioni degli assi
11 Simbolo di riferimento
12 Softkey
13 Area di visualizzazione
14 Aiuto grafico di posizionamento (solo in modalità Percorso
residuo)
10
11
4 5 1 6 7 8 8 2 1
12
13
14
3 9
