ND 780 45
I - 3 F
u
nzioni specific
he per applicazioni di fr
esat
ur
a

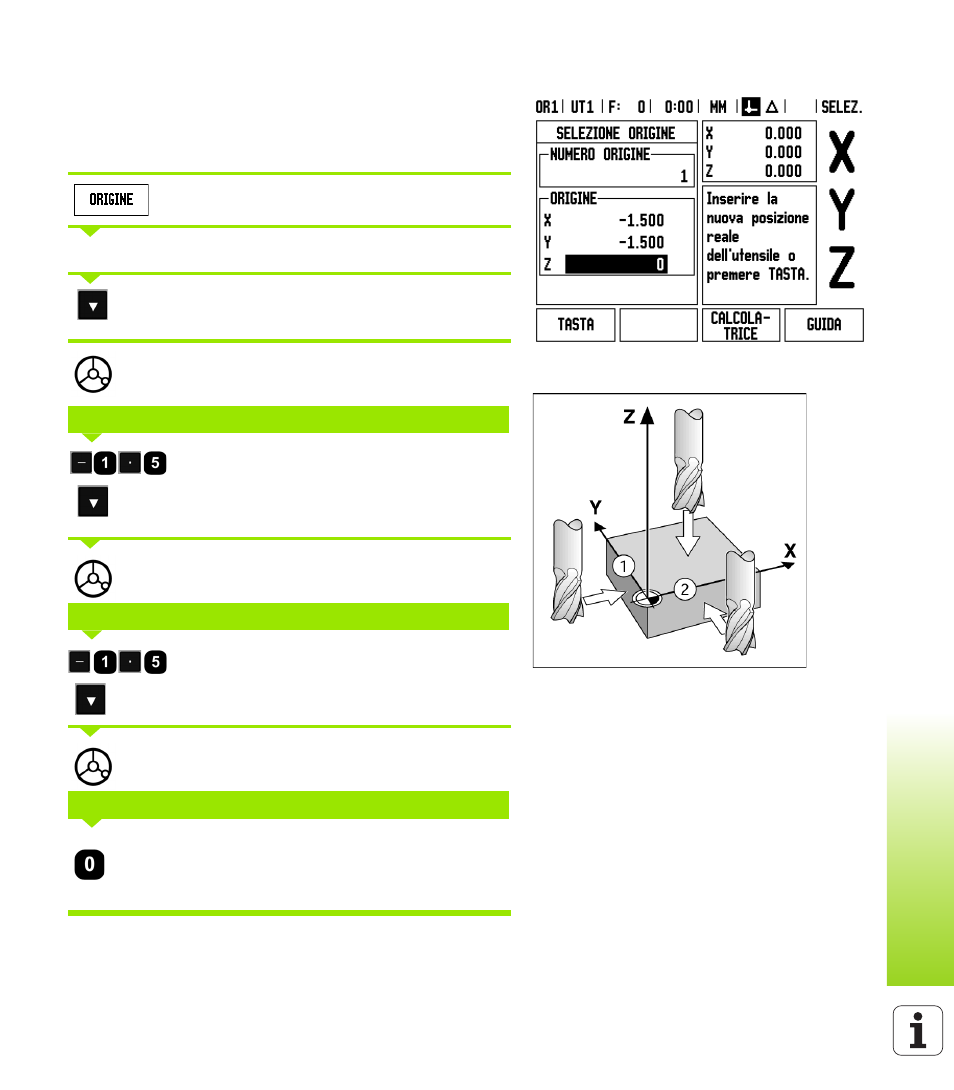

Esempio: selezione dell'origine del pezzo senza utilizzare la funzione
di tastatura
Diametro utensile: D = 3 mm
Sequenza degli assi in questo esempio: X - Y - Z
Operazioni preliminari: selezionare l'utensile attivo da utilizzare come
utensile per la selezione origine
Premere il softkey ORIGINE.
Il cursore si trova nel campo NUMERO ORIGINE.
Inserire il numero origine e premere il tasto FRECCIA
GIÙ per passare al campo ASSE X.
Sfiorare lo spigolo 1 del pezzo.
Inserire la posizione del centro dell'utensile
(X = - 1.5 mm) e
premere il tasto FRECCIA GIÙ per passare al campo
ASSE Y.
Sfiorare lo spigolo 2 del pezzo.
Inserire la posizione del centro dell'utensile
(Y = - 1.5 mm) e
premere il tasto FRECCIA GIÙ.
Sfiorare la superficie del pezzo.
Inserire la posizione della punta dell'utensile (Z = 0
mm) per la coordinata Z dell'origine. Premere ENTER.
SELEZIONE ORIGINE IN X
SELEZIONE ORIGINE IN Y
SELEZIONE ORIGINE IN Z = + 0
