ND 780 65
I - 3 F
u
nzioni specific
he per applicazioni di fr
esat
ur
a

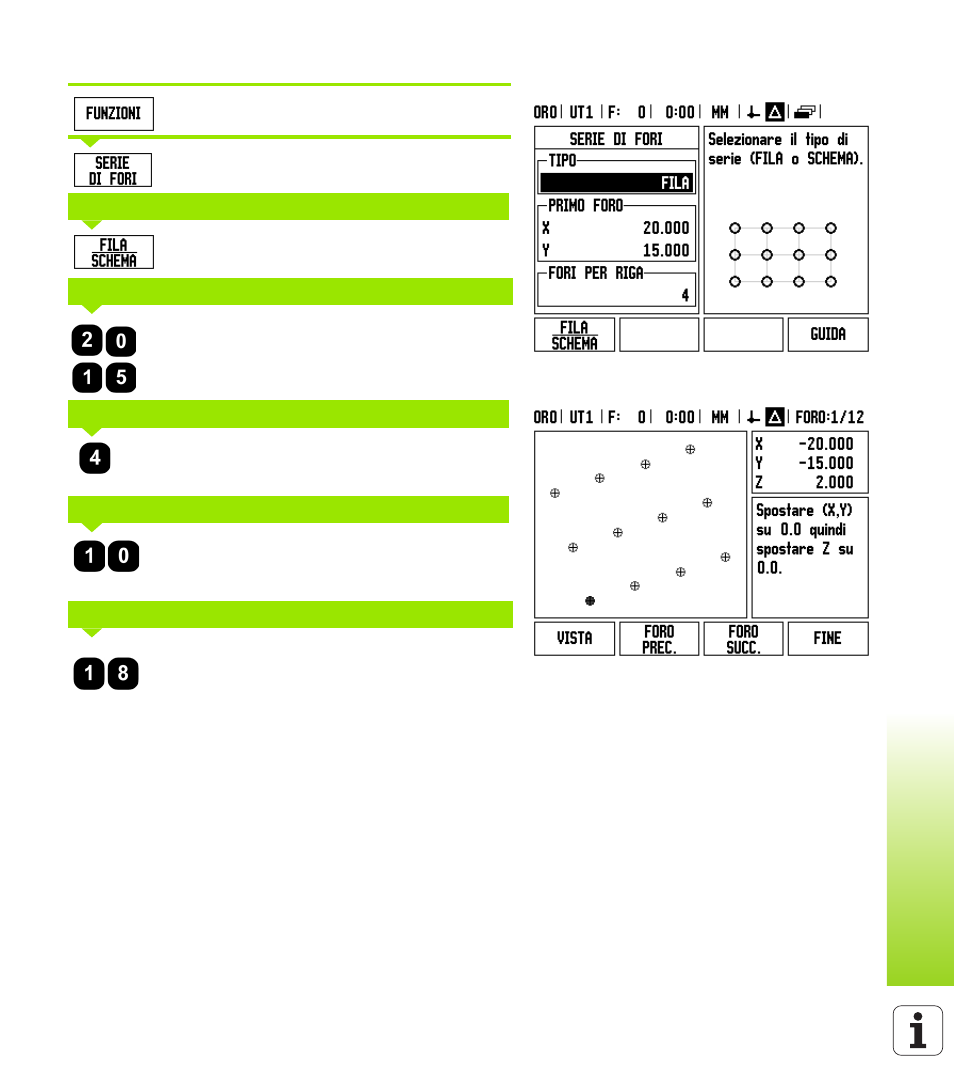

1° passo: immissione dei dati
Premere il softkey FUNZIONI.
Premere il softkey SERIE DI FORI.
Inserire il tipo di serie di fori (FILA). Selezionare con il
cursore il campo successivo.
Inserire le coordinate X e Y (X = 20), (Y = 15).
Selezionare con il cursore il campo successivo.
Inserire il numero di fori per riga (4). Selezionare con il
cursore il campo successivo.
Inserire la distanza tra i fori (10).
Inserire l'angolo di inclinazione (18°).
TIPO DI SAGOMA
PRIMO FORO X E Y
FORI PER RIGA
DISTANZA TRA FORI
ANGOLO
