Softkey FRESATURA ARCO
Informazioni richieste
 Piano: l'asse in cui l'utensile viene spostato.
 Centro: posizione del centro dell'arco
 Punto iniziale: inizio dell'arco.
 Punto finale: fine dell'arco.
 Passo: (opzionale) distanza che l'utensile percorre tra ogni passata.
1° passo: immissione dei dati

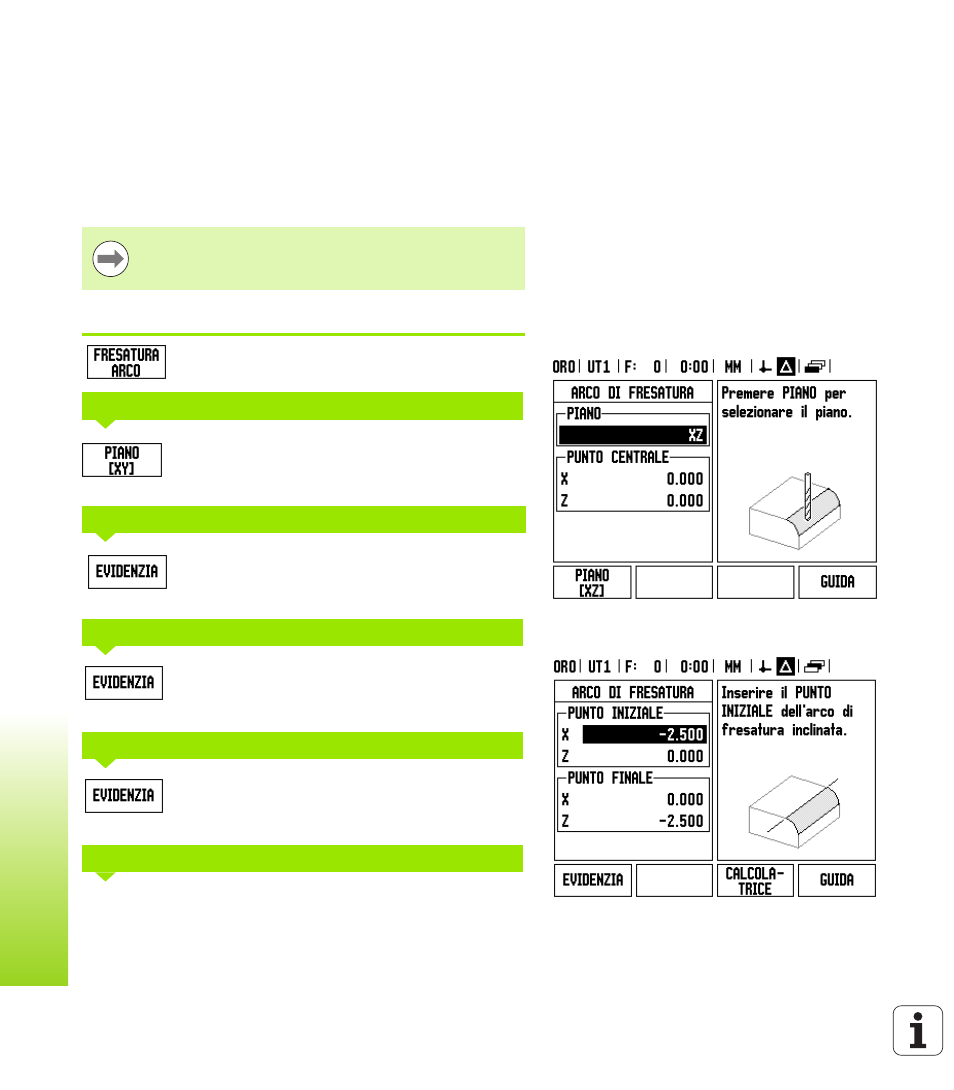

Premere il softkey FRESATURA ARCO per aprire la
maschera e inserire i dati.
Premere ripetutamente il softkey PIANO fino a
visualizzare il piano corretto insieme alla grafica del
piano.
Inserire le coordinate del centro o premere
EVIDENZIA per impostare la coordinata sulla
posizione attuale.
Inserire le coordinate del punto iniziale o premere
EVIDENZIA per impostare la coordinata sulla
posizione attuale.
Inserire le coordinate del punto finale o premere
EVIDENZIA per impostare la coordinata sulla
posizione attuale.
Inserire il passo (opzionale). È la profondità di taglio di
ciascuna passata lungo la linea.
Possono essere definiti soltanto archi fino a 180°. Il
percorso di taglio è definito nel modo in cui sono definiti i
punti iniziale e finale.
SELEZIONE PIANO
PUNTO CENTRALE
PUNTO INIZIALE
PUNTO FINALE
PASSO
