ND 780 37
I - 2 Uso dell’ND 780

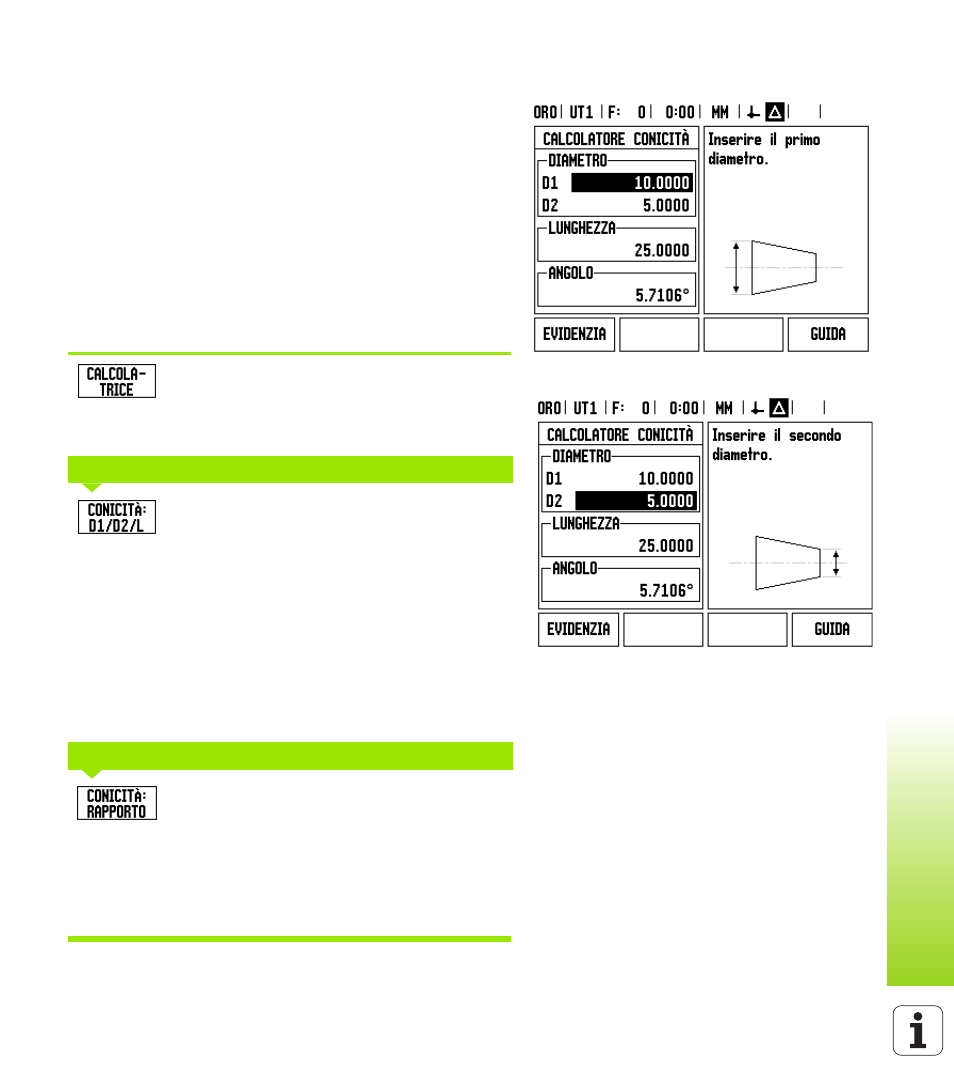

Softkey CONICITÀ
(solo applicazioni di tornitura)
La conicità può essere calcolata immettendo le dimensioni riportate
sul disegno o sfiorando il pezzo conico con un utensile o un indicatore.
Il calcolatore di conicità consente di calcolare l'angolo al vertice del
cono.
Valori da immettere
Il rapporto di conicità si calcola sulla base di:
 modifica del raggio del cono,
 lunghezza del cono.
Calcolo da due diametri (D1, D2) e lunghezza:
 diametro iniziale,
 diametro finale,
 lunghezza del cono.
Premere il softkey CALCOLATRICE.
La barra dei softkey visualizzata ora è cambiata
includendo anche le funzioni del calcolatore di
conicità.
Premere il softkey CONICITÀ: D1/D2/L per calcolare
l'angolo al vertice del cono utilizzando due diametri e
la lunghezza.
Primo punto del cono, Diametro 1, inserire un punto
utilizzando la tastiera numerica e premere ENTER
oppure tastare un punto con l'utensile e premere
EVIDENZIA.
Procedere allo stesso modo per il campo Diametro 2.
Premendo di nuovo il softkey EVIDENZIA, l'angolo al
vertice del cono viene calcolato automaticamente.
Se si esegue l'immissione con la tastiera numerica,
inserire i dati nel campo LUNGHEZZA e premere
ENTER. L'angolo al vertice del cono viene visualizzato
nel campo ANGOLO.
Premere il softkey CONICITÀ: RAPPORTO per
calcolare l'angolo risultante dal rapporto tra lunghezza
e diametro.
Inserire i dati nei campi IMMISSIONE 1 e
IMMISSIONE 2 utilizzando la tastiera numerica.
Premere ENTER dopo ogni selezione.
Il rapporto e l'angolo calcolati vengono visualizzati nei
rispettivi campi.
D1/D2/LUNGHEZZA
RAPPORTO DI CONICITÀ
