86 II Dati tecnici
II - 1 Montaggio e colleg
a
ment
o elet
tr
ico

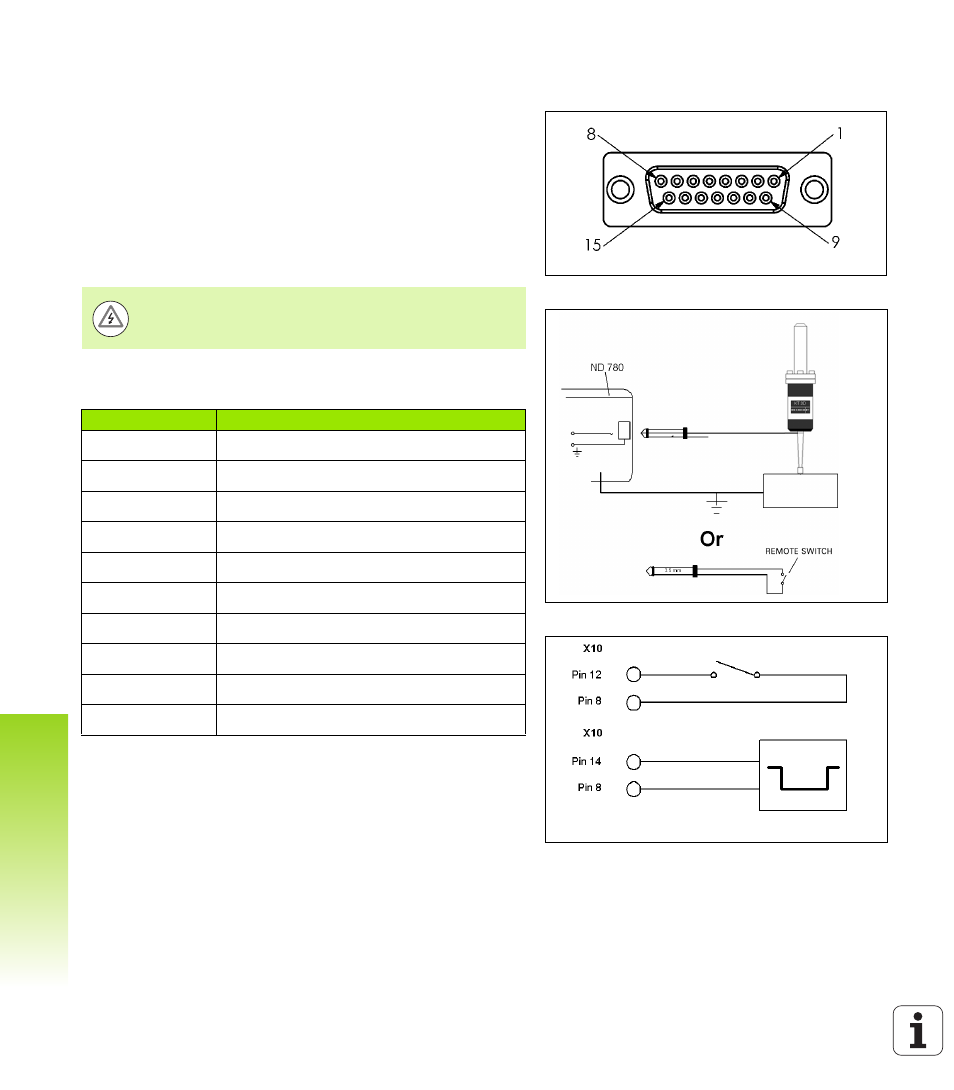

Collegamento dei segnali in ingresso e in uscita
del tastatore di spigoli
Collegare il tastatore di spigoli HEIDENHAIN al connettore Sub-D X10
sul retro del visualizzatore.
Per l'impiego con il tastatore di spigoli configurare l’ND 780 con i
seguenti parametri operativi:
 lunghezza dello stilo,
 diametro dello stilo.
Per la descrizione dei parametri operativi. Vedere "Parametri del menu
CONFIG. LAVORAZIONE" a pagina 27.
Piedinatura dell’ingresso del tastatore di spigoli e dell’emissione
del valore misurato (per pin out)
I pin 12 e 14 sono impiegati in combinazione con l’emissione del valore
misurato. Se uno dei due contatti è collegato al pin 8 (0 V), i valori
misurati definiti in CONFIG. LAVORAZIONE vengono emessi tramite
la linea TXD dell’interfaccia RS-232. Un comune interruttore può
essere impiegato per realizzare il contatto tra il pin 12 e il pin 8.
L’impulso tra il pin 14 e il pin 8 può essere attivato con un’unità dotata
di logica TTL (ad es. SN74LSXX).
È necessario definire le nuove impostazioni del tastatore di
spigoli.
Pin Configurazione
1 0 V (schermatura interna)
2 Tastatore pronto
3 Signal for IOB
6 AC 5 V
7 0 V
8 0 V
9 Signal for IOB
12 Contatto emissione valore
13 Tastatore
14 Impulso emissione valore
