58 I Istruzioni operative
I - 3 F
unzioni specific
he pe
r applicazioni di fr
esat
ur
a
Premere ENTER (viene impiegato l'ultimo valore
predefinito immesso).
Esecuzione del foro 2 : traslare l'asse Z fino a
visualizzare il valore zero. Il quadrato nell'aiuto grafico
di posizionamento è ora centrato rispetto ai due
marcatori triangolari. Allontanare l'utensile.
Softkey 1/2
Il softkey 1/2 si impiega per trovare la metà del percorso (o il punto
centrale) tra due posizioni lungo l’asse selezionato di un pezzo. Tale
operazione può essere eseguita in modalità Valore reale o Percorso
residuo.

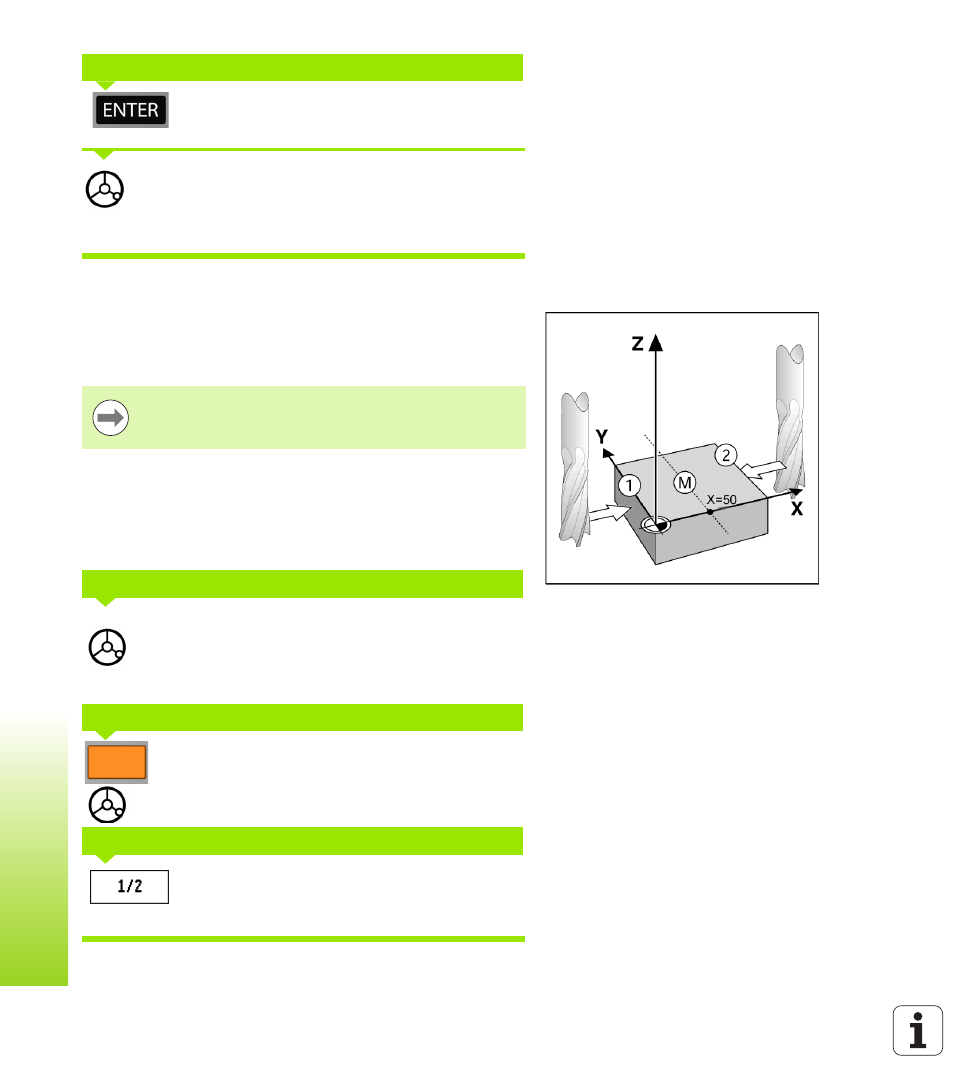

Esempio: determinazione del punto centrale lungo l’asse selezionato
Quota X: X = 100 mm
Centro: 50 mm
Spostare l’utensile sul primo punto.
Il softkey SELEZIONA/ZERO deve essere impostato
su ZERO.
Selezionare l'asse X premendo il relativo tasto e
raggiungere il secondo punto.
Premere il softkey 1/2, premere il tasto dell’asse X e
spostarsi fino a raggiungere lo zero. Questa è la
posizione del punto centrale.
VALORE NOMINALE DI POSIZIONE
Questa funzione cambia le posizioni delle origini se
utilizzata in modalità Valore reale.
SPOSTAMENTO SUL 1° PUNTO
AZZERAMENTO E SPOSTAMENTO SUL 2° PUNTO
ATTIVAZIONE DI 1/2 E SPOSTAMENTO SULLO ZERO
