102 II Dati tecnici
II - 4 Int
e
rf
accia dati
Cablaggio del cavo di collegamento
Il cablaggio del cavo di collegamento dipende dall'unità da collegare
(consultare i dati tecnici dell'unità esterna).

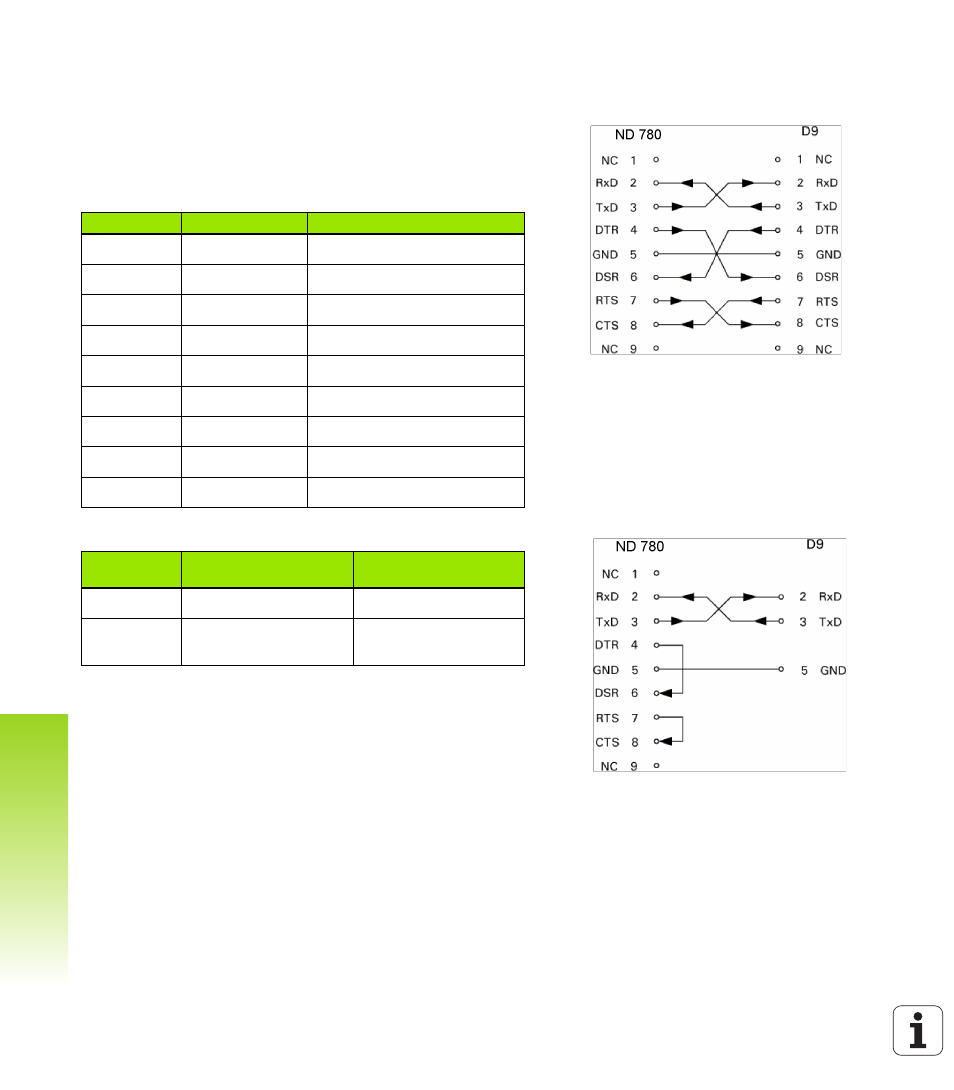

Cablaggio completo
Prima che ND 780 e PC possano comunicare tra loro, devono essere
collegati tramite un cavo seriale.
Piedinatura
Segnale
Pin Configurazione Funzione
1 Libero
3 TXD - Dati di trasmissione
2 RXD - Dati di ricezione
7 RTS - Richiesta di trasmissione
8 CTS - Pronto per la trasmissione
6 DSR - Pronto per il funzionamento
5 SIGNAL GND - Massa segnale
4 DTR - Terminale dati pronto
9 Libero
Segnale Livello del segnale
"1" = "attivo" Livello del segnale
"0" = "inattivo"
TXD, RXD da - 3 V a - 15 V da + 3 V a + 15 V
RTS, CTS
DSR, DTR da + 3 V a + 15 V da - 3 V a - 15 V
