32 I Istruzioni operative
I - 2 Uso dell’ND 780

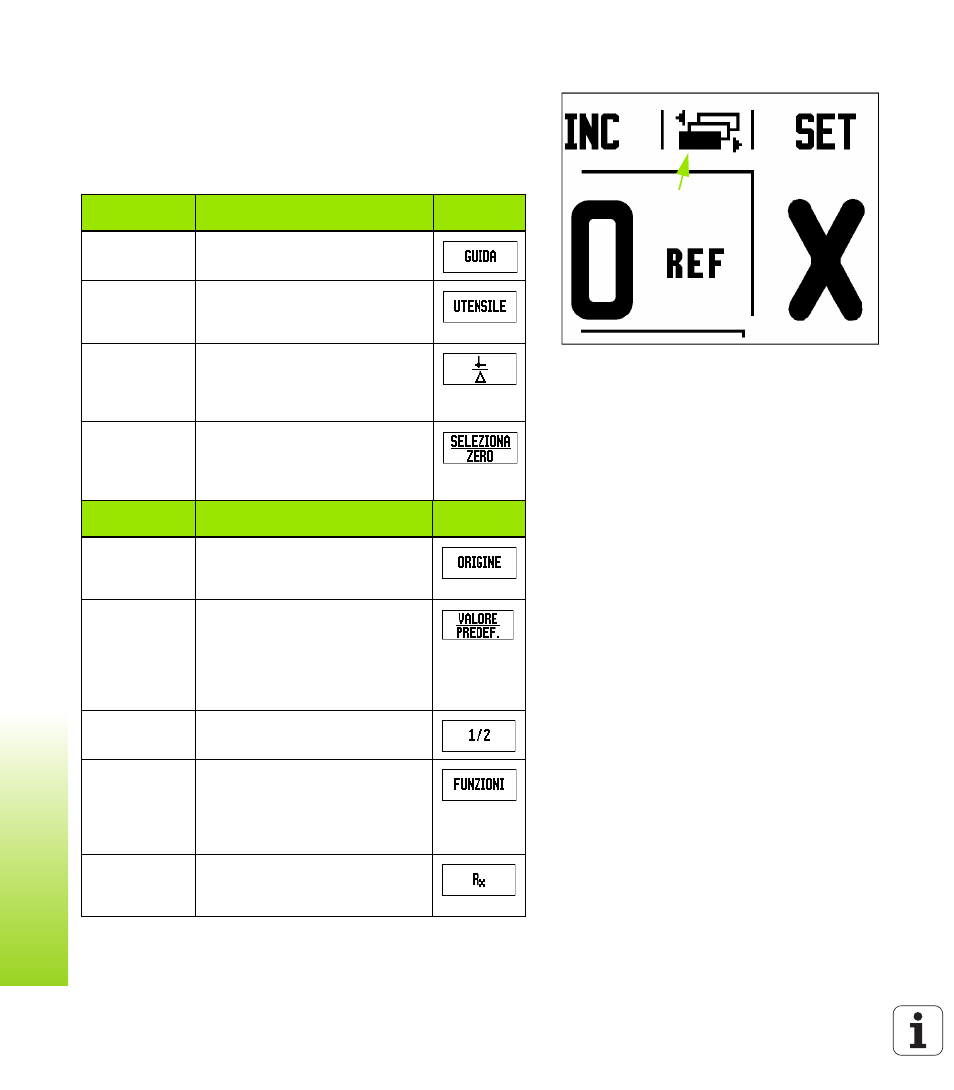

Panoramica dei softkey delle funzioni generali
Le funzioni dei softkey sono distribuite su tre pagine. Premere i tasti
FRECCIA A SINISTRA/A DESTRA per selezionare ciascuna pagina.
L’indicazione della pagina nella barra di stato mostra la direzione di
scorrimento e quella scura segnala la pagina attualmente visualizzata.
Per ogni softkey disponibile una pagina di riferimento per informazioni
supplementari.
Indicazione pagina Pagina
softkey 1 Funzione softkey Simbolo
softkey
GUIDA Consente di aprire le istruzioni
operative integrate (Pagina 22).
UTENSILE Consente di aprire la tabella
utensili (Pagina 38 per la fresatura
e Pagina 73 per la tornitura).
VALORE
REALE/
PERCORSO
RESIDUO Commuta la visualizzazione tra le
modalità operative Valore
reale/Percorso residuo (Pagina 21).
SELEZIONA/
ZERO Commuta tra le funzioni
SELEZIONA e ZERO. Viene
utilizzato con i singoli tasti asse
(Pagina 34).
Pagina
softkey 2 Funzione softkey Simbolo
softkey
ORIGINE Consente di aprire la maschera
ORIGINE per impostare l'origine di
ciascun asse (Pagina 44).
VALORE
PREDEFINITO Consente di aprire la maschera
VALORE PREDEFINITO. In questa
maschera viene impostata la
posizione nominale. Questa
funzione viene eseguita in
Percorso residuo (Pagina 52).
1/2 (solo
Fresare) Divide la posizione attuale per due
(Pagina 58).
FUNZIONI Apre la maschera CORONA DI
FORI e SERIE DI FORI (Pagina 61).
Apre le maschere FRESATURA
INCLINATA e ARCO DI
FRESATURA (Pagina 67).
R
X
(solo
Tornire)
Questo softkey consente di
commutare tra visualizzazione
raggio e diametro (Pagina 79).
