64 I Istruzioni operative
I - 3 F
unzioni specific
he pe
r applicazioni di fr
esat
ur
a
Serie di fori
Informazioni richieste
 Tipo (fila o schema)
 Primo foro (1° foro della serie)
 Fori per riga (numero di fori in ciascuna riga della serie)
 Distanza tra fori (distanza od offset tra ciascun foro della riga)
 Angolo (angolo o rotazione della serie)
 Profondità (profondità finale per la foratura nell'asse utensile)
 Numero di righe (numero di righe della serie)
 Distanza tra righe (distanza tra ciascuna riga della serie)

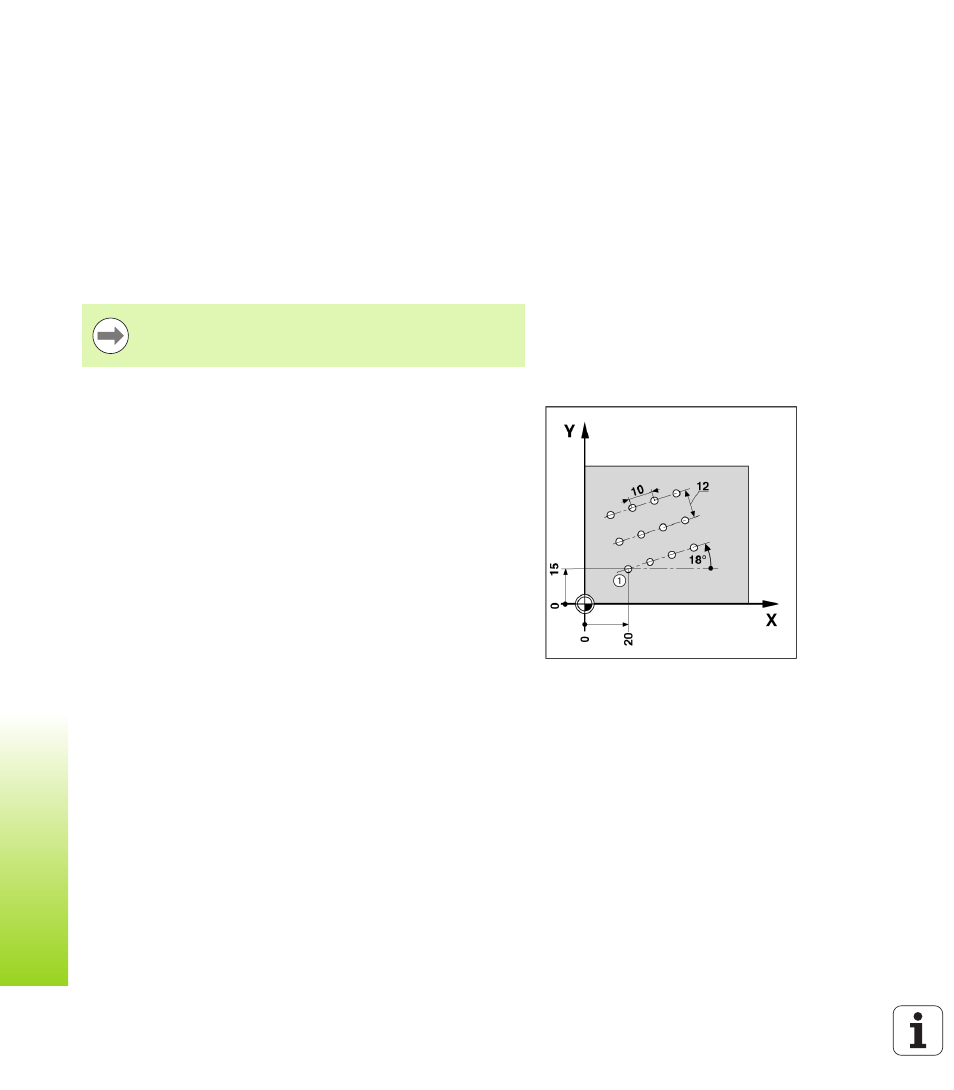

Esempio: immissione dei dati ed esecuzione della serie di fori
Tipo: fila
Prima coordinata X del foro: X = 20 mm
Prima coordinata Y del foro: Y = 15 mm
Numero di fori per riga: 4
Distanza tra fori: 10 mm
Angolo di inclinazione: 18°
Profondità di foratura: -2
Numero di righe: 3
Distanza tra righe: 12 mm
Una serie di fori può essere rappresentata in speculare
inserendo una distanza negativa e ruotata definendo un
angolo di 180°.
