ND 780 27
I - 2 Uso dell’ND 780
Parametri del menu CONFIG. LAVORAZIONE
Per visualizzare e modificare i parametri del menu CONFIG.
LAVORAZIONE utilizzare i tasti FRECCIA SU/GIÙ evidenziando i
parametri desiderati e premere il tasto ENTER.
Unità di misura
La maschera UNITÀ DI MISURA consente di specificare l'unità e il
formato desiderati per la visualizzazione. Queste impostazioni sono
attive all'accensione del visualizzatore.
 POLLICI/MM: I valori misurati vengono visualizzati e immessi
nell'unità di misura selezionata nel campo LINEARE. Selezionare
l’unità di misura tra pollici e millimetri premendo il softkey
POLLICI/MM. L’unità di misura può essere selezionata premendo il
softkey POLLICI/MM in modalità Valore reale o Percorso residuo.
 Gradi decimali o Radianti - Il campo ANGOLARE definisce il modo in
cui gli angoli vengono visualizzati e immessi nelle maschere.
Selezionare tra GRADI DECIMALI o RADIANTI utilizzando il relativo
softkey.

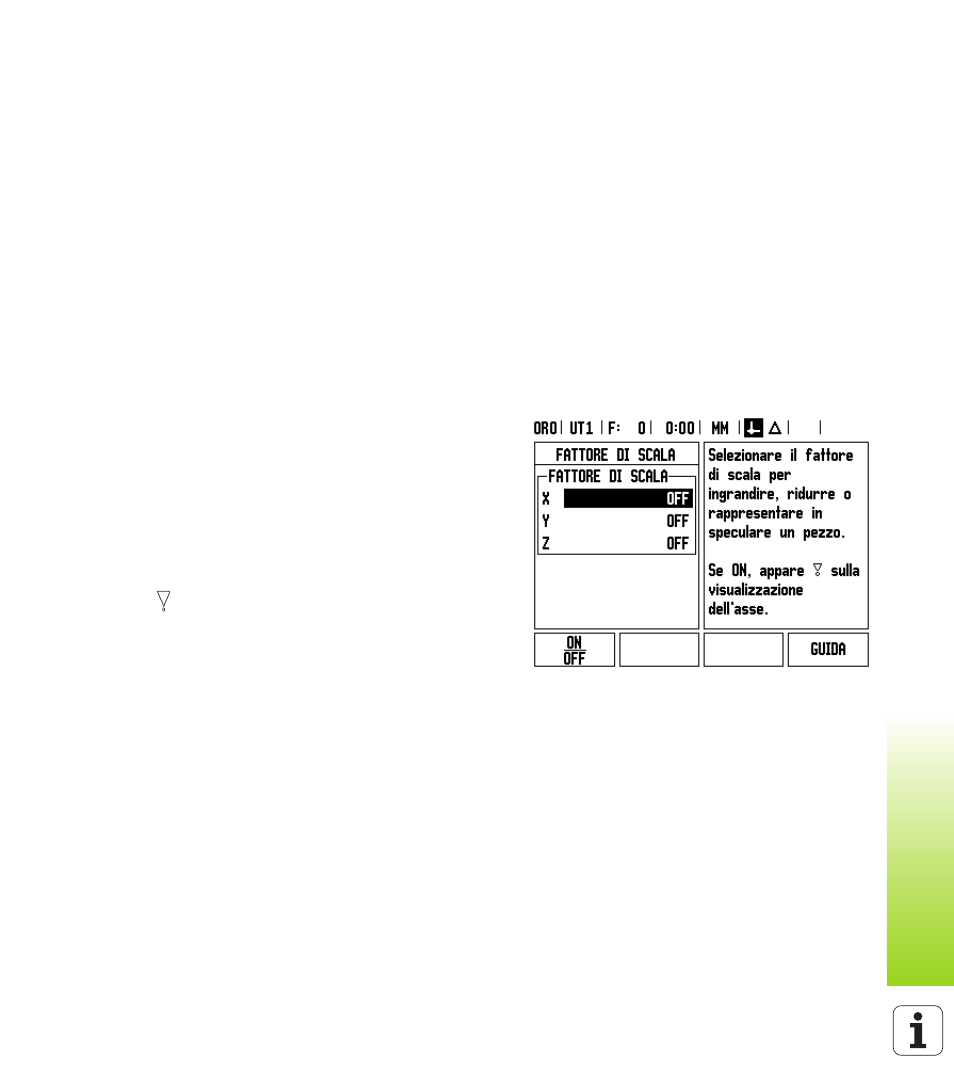

Fattore di scala
Il fattore di scala può essere utilizzato per ingrandire o ridurre il pezzo.
Tutti i movimenti del sistema di misura vengono moltiplicati per il
fattore di scala. Il fattore di scala di 1.0 è utilizzato per creare un pezzo
delle stesse dimensioni del disegno.
 La tastiera numerica viene utilizzata per immettere un numero
maggiore di zero. L'intervallo è compreso tra 0.1000 e 10.000. È
ammesso inserire anche un valore negativo.
 Le impostazioni del fattore di scala rimangono attive anche in
seguito allo spegnimento del visualizzatore.
 Quando il fattore di scala presenta un valore diverso da 1, il simbolo
della scala
è visualizzato accanto agli assi visualizzati.
 Premere il softkey ON/OFF per disabilitare i fattori di scala attivi.
