ND 780 61
I - 3 F
u
nzioni specific
he per applicazioni di fr
esat
ur
a

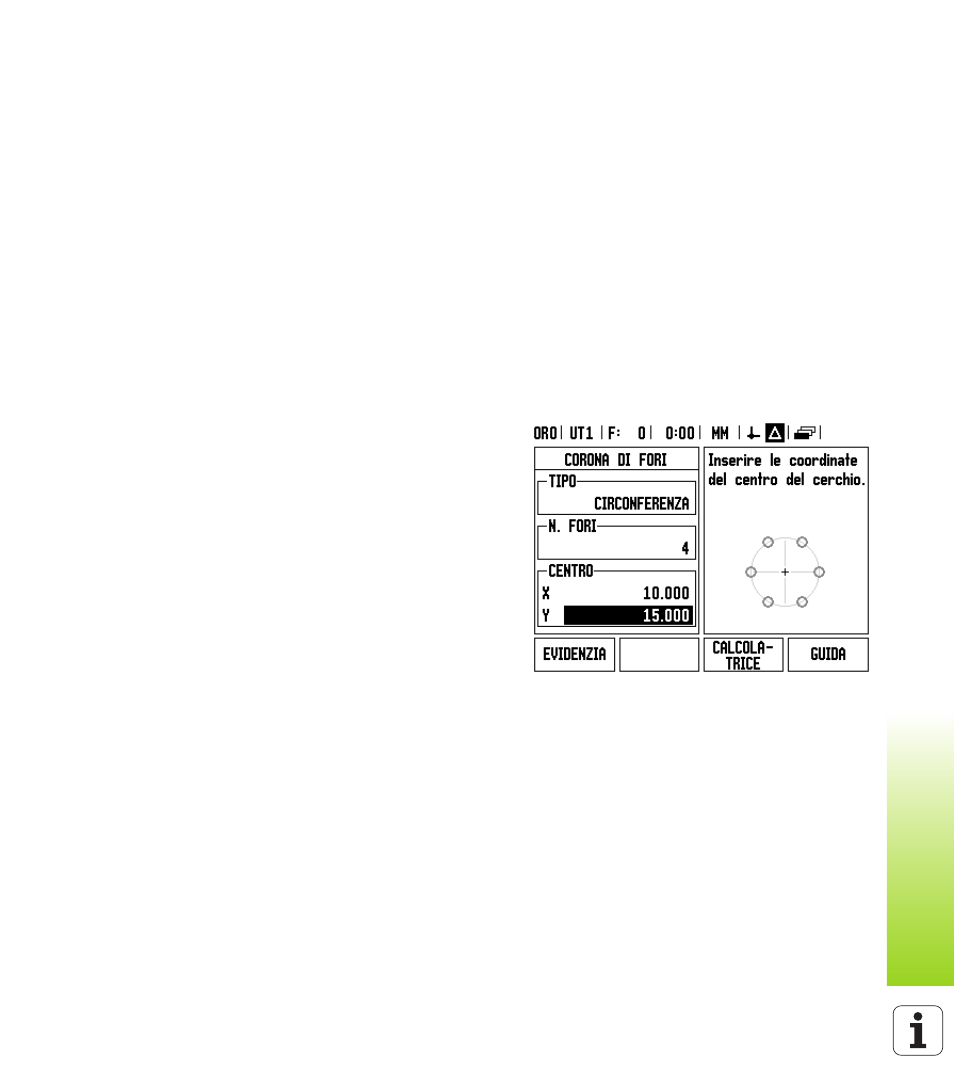

Softkey CORONA DI FORI
Informazioni richieste
 Tipo (circonferenza o segmento)
 Numero di fori
 Centro (centro della corona di fori nel relativo piano)
 Raggio (raggio della corona di fori)
 Angolo iniziale (angolo del 1° foro della corona di fori) L'angolo
iniziale è tra l'asse di riferimento dell'angolo zero e il primo foro.
 Passo angolare (opzionale: valido solo per la creazione di un
segmento di circonferenza). Il passo angolare è l'angolo tra i fori.
 Un passo angolare negativo consente a un segmento di essere
spostato in direzione oraria.
 Profondità (profondità finale per la foratura nell'asse utensile)
L’ND 780 calcola le coordinate dei fori da raggiungere semplicemente
"passando per lo zero".
Esempio: immissione dei dati ed esecuzione della corona di fori
Numero di fori: 4
Coordinate del centro: X = 10 mm / Y = 15 mm
Raggio della corona di fori: 5 mm
Angolo iniziale (angolo tra asse X e 1° foro): 25°
Profondità di foratura: Z = -5 mm
