HEIDENHAIN ND 780 - Manuale (Pagina 117)

ND 780 117
II - 1
0
A
ccessor
i

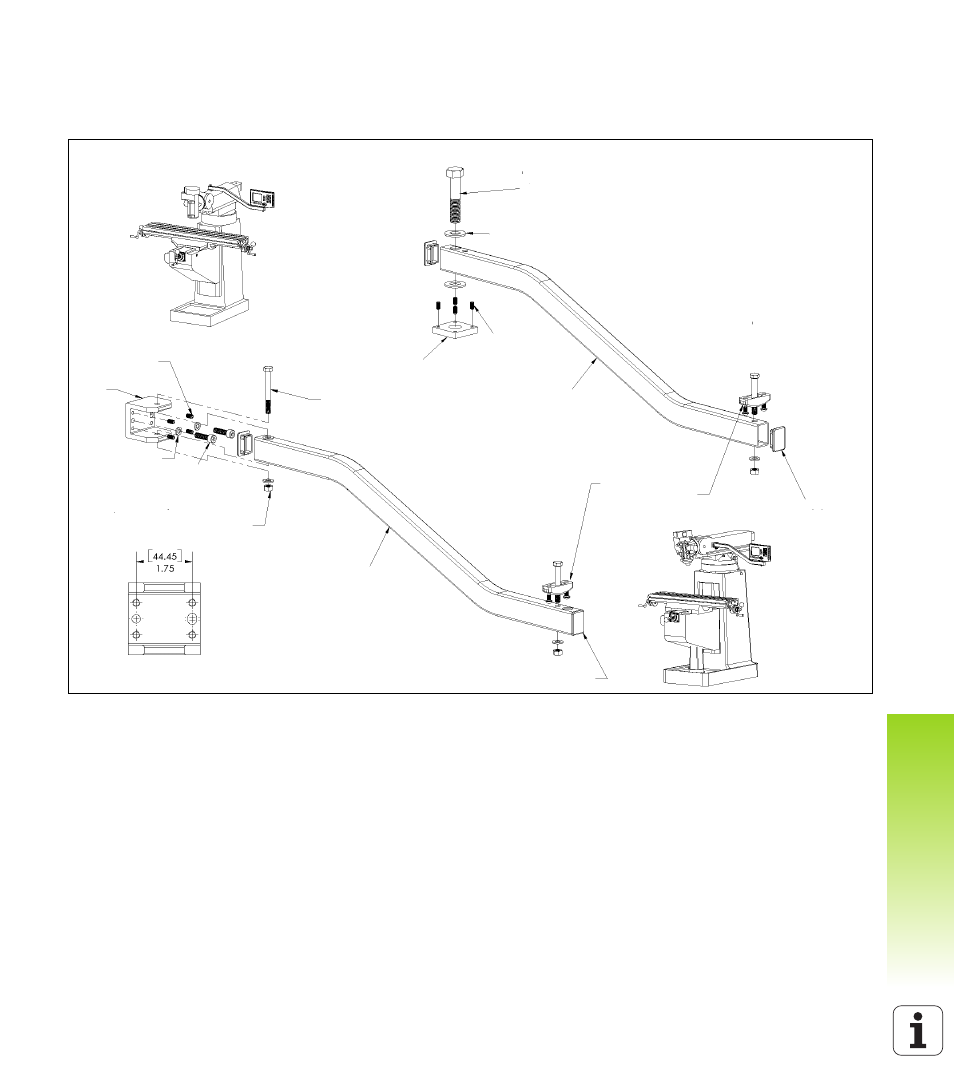

Istruzioni di montaggio dell’ND 780
Braccio di montaggio universale
lD 382 929-01
Giunto orientabile
Cappuccio (2)
Braccio
Staffa
Rondella
Dado di sicurezza esagonale
M8
Rondella da 5/8" (2)
Base di montaggio
Braccio
Cappuccio (2)
Vite a testa esagonale 5/8-11 x 3"
Vite di fermo ad esagono cavo 5/8-2" x 1/2-13 x .8"
Vite a testa esagonale M16 x 75 mm
Vite a testa esagonale M14 x 75 mm
M6 x 12 mm
Vite di fermo ad
esagono cavo (4)
Vite ad esagono cavo M6 x 30 mm (2)
oppure
Vite ad esagono cavo 1/4-20 x 1-1/4" (2)
Vite di fermo ad esagono cavo M6 x 12 mm (4)
Vite a testa esagonale
M8 x 70 mm
Vista frontale della staffa
