ND 780 49
I - 3 F
u
nzioni specific
he per applicazioni di fr
esat
ur
a
Inserire la coordinata (X = 0 mm), confermare la
coordinata come origine per l'interasse e premere il
tasto ENTER.

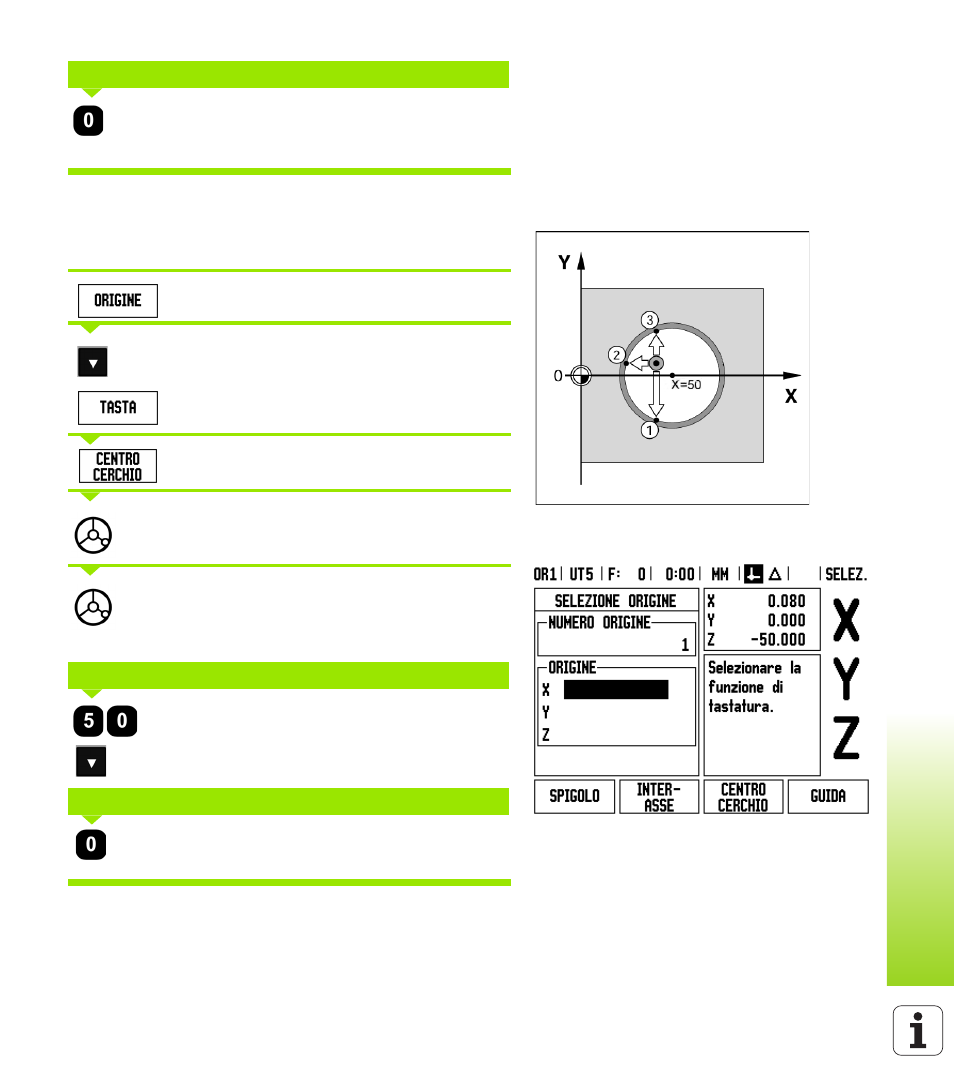

Esempio: tastatura del centro di un foro con il tastatore di spigoli e
impostazione come origine, a 50 mm dal centro del cerchio
Coordinata X del centro cerchio: X = 50 mm
Coordinata Y del centro cerchio: Y = 0 mm
Premere il softkey ORIGINE.
Premere il tasto FRECCIA GIÙ.
Premere il softkey TASTA.
Premere il softkey CENTRO CERCHIO.
Spostare il tastatore di spigoli verso il punto 1 della
circonferenza finché i LED del tastatore si illuminano.
Tastare allo stesso modo altri due punti sulla
circonferenza. Vengono visualizzate sullo schermo
ulteriori indicazioni in proposito. Il diametro misurato
viene visualizzato nella riga di dialogo.
Inserire la prima coordinata (X = 50 mm) e
premere il tasto FRECCIA GIÙ.
Confermare il valore predefinito Y = 0 mm e premere
il tasto ENTER.
IMMISSIONE VALORE PER X
IMMISSIONE CENTRO X X = 50
IMMISSIONE CENTRO Y Y = 0
