ND 780 55
I - 3 F
u
nzioni specific
he per applicazioni di fr
esat
ur
a

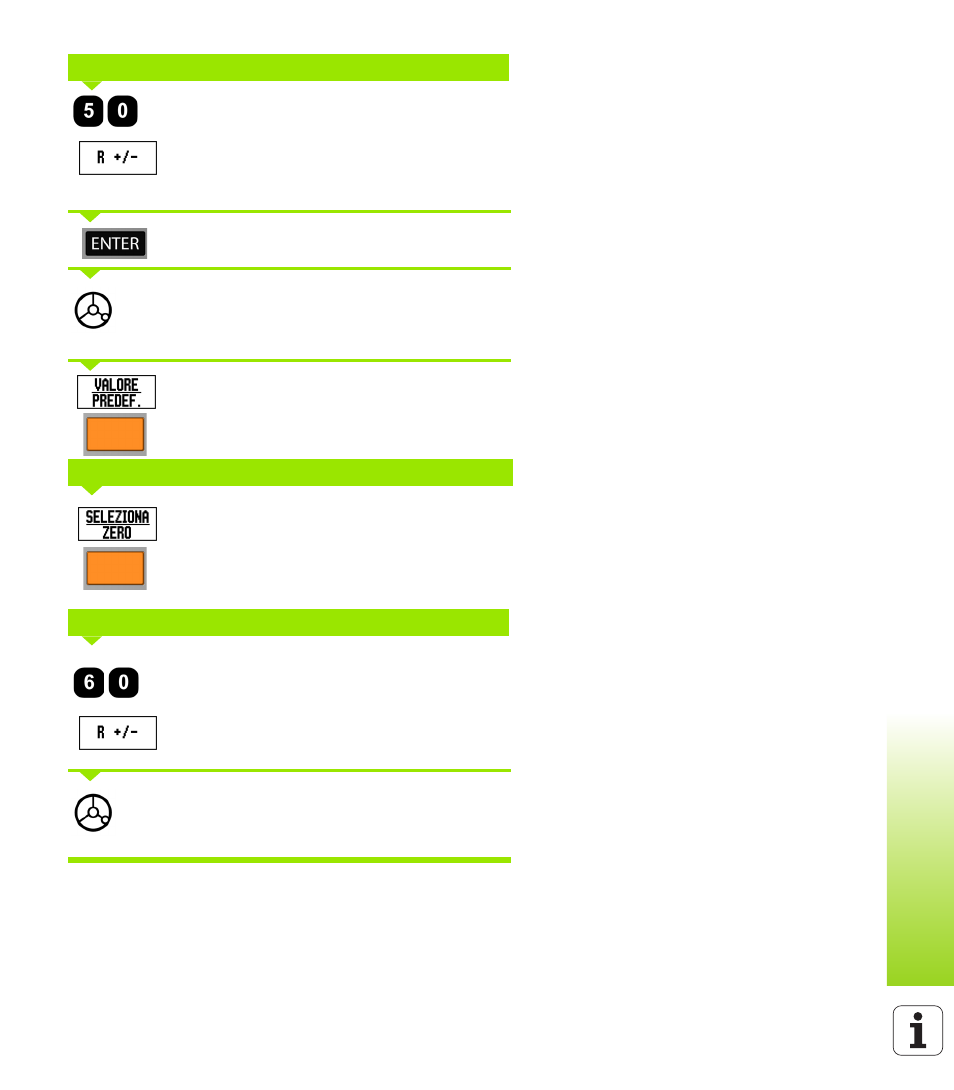

Inserire il valore nominale di posizione per lo spigolo
3 : Y = +50 mm,
selezionare la compensazione raggio utensile R + con
il softkey R+/- e premere il softkey fino a visualizzare
R+ accanto alla denominazione dell’asse.
Premere ENTER.
Traslare l'asse Y fino a passare per lo zero. Il quadrato
nell'aiuto grafico di posizionamento è ora centrato
rispetto ai due marcatori triangolari.
Premere il softkey VALORE PREDEFINITO
Selezionare l'asse X premendo il relativo tasto.
Premere il softkey SELEZIONA/ZERO per passare in
modalità SELEZIONA.
Selezionare l'asse X premendo il relativo tasto.
Inserire il valore nominale di posizione per lo spigolo
4 : X = +60 mm,
selezionare la compensazione del raggio utensile R+
e premere ENTER.
Traslare l'asse X fino a passare per lo zero. Il quadrato
nell'aiuto grafico di posizionamento è ora centrato
rispetto ai due marcatori triangolari.
VALORE NOMINALE DI POSIZIONE
- IN ALTERNATIVA -
VALORE NOMINALE DI POSIZIONE
