100 II Dati tecnici
II - 4 Int
e
rf
accia dati
Interfaccia seriale (X31)
L'interfaccia seriale RS-232-C/V.24 è situata sul pannello posteriore. A
questa interfaccia possono essere collegate le seguenti unità:
 stampante con interfaccia dati seriale,
 personal computer con interfaccia dati seriale.
All'interfaccia seriale è possibile collegare una stampante o un
computer. I programmi di lavorazione e i file di configurazione possono
essere inviati a una stampante o a un computer. Comandi remoti,
codici chiave remoti, programmi di lavorazione e file di configurazione
possono essere ricevuti da un computer.
Per operazioni che supportano il trasferimento di dati, sono disponibili
i softkey IMPORTA/ESPORTA.
 Il campo BAUD può essere impostato su 300, 600, 1 200, 2 400, 9
600, 19 200, 38 400, 57 600 o 115 200 utilizzando i softkey MINORE
e MAGGIORE.
 Il campo PARITÀ può essere impostato su NESSUNO, PARI o
DISPARI utilizzando i softkey disponibili.
 I bit di dati nel campo FORMATO possono essere impostati su 7 o
8 utilizzando i softkey disponibili.
 Il campo BIT DI STOP può essere impostato su 1 o 2 utilizzando i
softkey disponibili.
 Nel campo AVANZAMENTO RIGA selezionare SÌ se l’unità esterna
necessita di un carattere di avanzamento riga dopo un ritorno
carrello.
 Il valore FINE EMISSIONE è il numero di ritorni a capo (CR) inviati alla
fine di ogni trasmissione del valore misurato. Inizialmente il valore
impostato è 0 e può essere incrementato ad un valore intero positivo
(da 0 a 9) utilizzando la tastiera numerica.

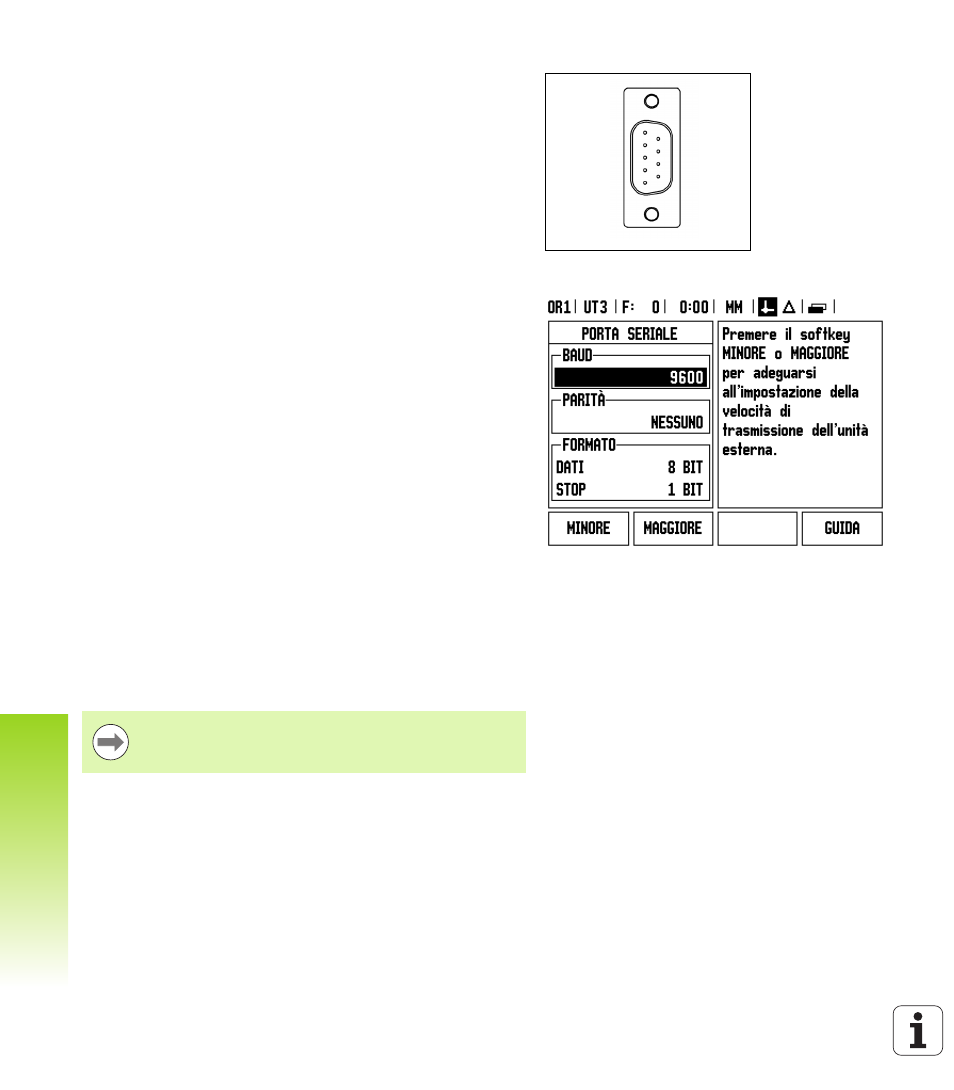

La maschera qui raffigurata riporta le preimpostazioni di fabbrica.
Le impostazioni dell'interfaccia seriale rimangono memorizzate anche
in seguito allo spegnimento del visualizzatore. Non è previsto nessun
parametro per abilitare o disabilitare l'interfaccia seriale. I dati vengono
inviati all'interfaccia seriale soltanto se l'unità esterna è pronta a
ricevere. Consultare la sezione "Interfaccia dati" per il cablaggio e la
piedinatura.
Per esportare dati su una stampante con interfaccia seriale, premere il
softkey IMPORTA/ESPORTA. I dati sono esportati in formato testo
ASCII che può essere stampato direttamente.
Per trasferire dati (esportare o importare) tra l’ND 780 e un personal
computer, il PC deve disporre del software di comunicazione, ad
esempio TNCremo. TNCremo è scaricabile gratuitamente all'indirizzo:
http:// filebase.heidenhain.de/doku/english/serv_0.htm. Contattare il
distributore HEIDENHAIN di competenza per maggiori dettagli.
Questo software consente di elaborare i dati che devono essere inviati
o ricevuti attraverso il cavo di collegamento seriale. Tutti i dati trasferiti
tra ND 780 e PC sono in formato testo ASCII.
I dati vengono trasferiti nella seguente sequenza: bit di
start, sette bit di dati, bit di parità (parità pari), due bit di
stop. Questa è la preimpostazione di fabbrica.
