Riferimento di zero asse angolare
Il riferimento di zero dell’asse angolare è la posizione a 0°, definito
come uno dei due assi nel piano di rotazione. La seguente tabella
definisce l’angolo zero dove la posizione dell’angolo è 0 per i tre
possibili piani di rotazione.
Per le posizioni angolari sono definiti i seguenti assi di riferimento.:
Il senso di rotazione positivo è antiorario se il piano di lavoro viene
considerato nella direzione dell'asse utensile negativo.

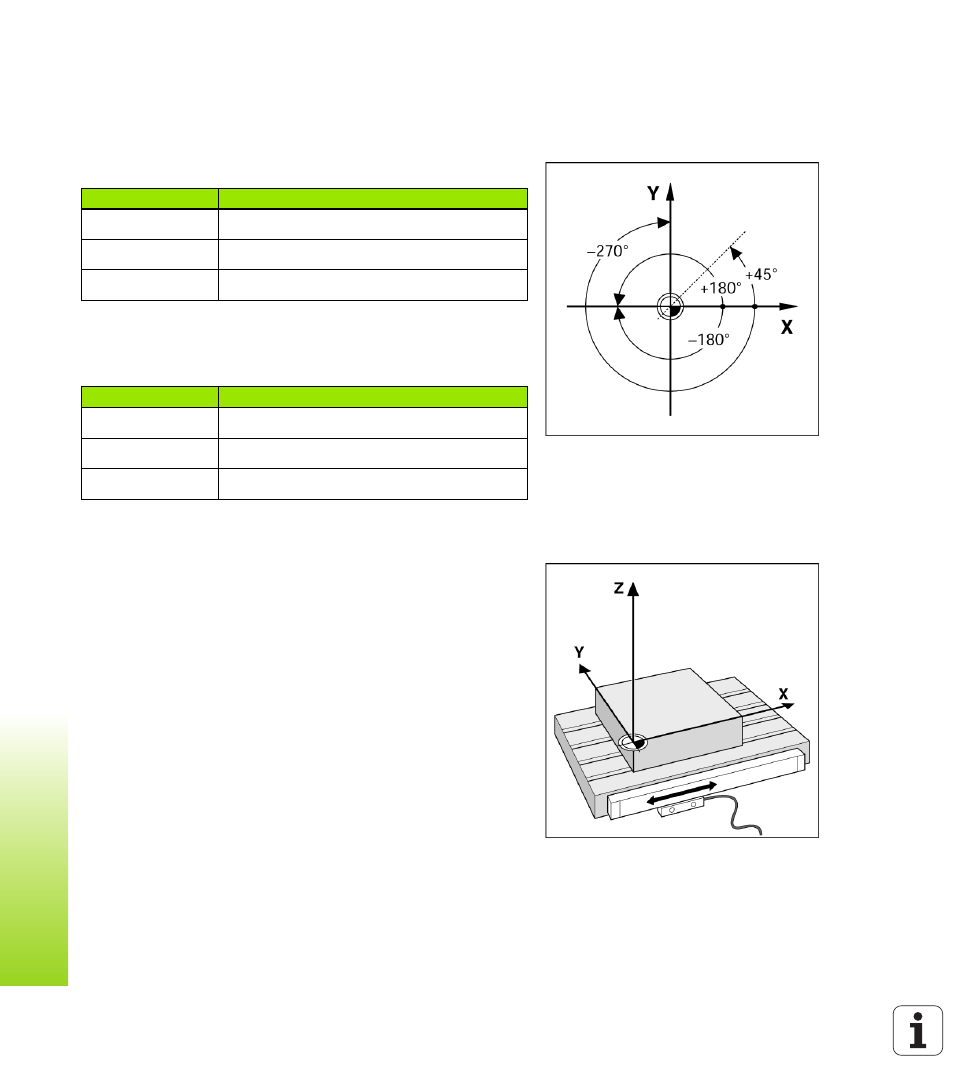

Esempio: angolo nel piano di lavoro X/Y
Sistemi di misura di posizione
I sistemi di misura di posizione convertono i movimenti degli assi
macchina in segnali elettrici. L’ND 780 elabora costantemente questi
segnali, calcola le posizioni reali degli assi macchina e le visualizza sullo
schermo sotto forma di valore numerico.
In caso di interruzione di corrente, viene persa la correlazione tra la
posizione calcolata e la posizione reale. Al ritorno dell'alimentazione
elettrica è possibile ripristinare tale correlazione con l'ausilio degli
indici di riferimento dei sistemi di misura di posizione e il sistema di
rilevamento automatico degli indici di riferimento (REF) dell’ND 780.
Piano Riferimento di zero asse angolare
XY +X
YZ +Y
ZX +Z
Angolo Corrisponde a
+ 45° ... bisecante tra +X e +Y
+/- 180° ... asse X negativo
- 270° ... asse Y positivo
