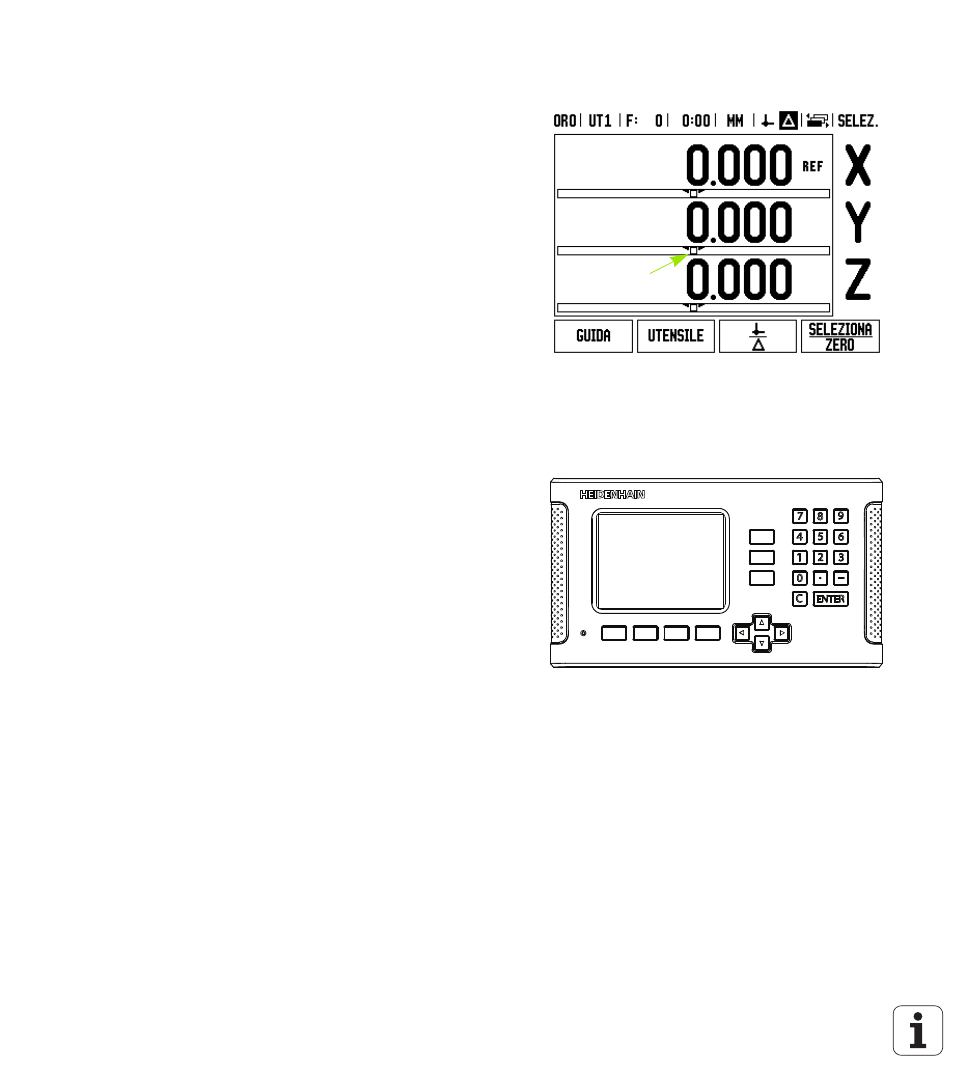

Schermo dell’ND 780
Vista dello schermo dell'ND 780 con descrizione delle informazioni
fornite
Pannello frontale dell'ND 780
Vista del pannello frontale dell'ND 780 con descrizione dei tasti e delle
funzioni
1 2 3 4 5 6 7 8 9
14
13
12
11
10
1 Origine
2 Utensili
3 Avanzamento
4 Cronometro
5 Unità di misura
6 Valore reale
7 Percorso residuo
8 Indicazione pagina
9 Seleziona/Zero
10 Denominazione asse
11 Simbolo REF
12 Funzioni softkey
13 Aiuto grafico di posizionamento
14 Area di visualizzazione
6 7
8
9
4
2
1
3
5
1 Tasti asse (3) - X, Y & Z
2 Tastiera numerica
3 Tasto ENTER, conferma immissione e selezione campo
4 Tasto C
5 Tasti FRECCIA
6 SOFTKEY la cui funzionalità varia a seconda della descrizione
visualizzata sullo schermo
7 Spia di accensione
8 Maschera di visualizzazione
9 Punti di presa
