84 II Dati tecnici
II - 1 Montaggio e colleg
a
ment
o elet
tr
ico
Collegamento dei sistemi di misura
L’ND 780 può essere impiegato con sistemi di misura lineari e
angolari HEIDENHAIN che forniscono segnali in uscita sinusoidali
(11 µA
PP
o 1 V
PP
). Gli ingressi dei sistemi di misura sul retro del
visualizzatore sono denominati X1, X2 e X3.
Il cavo di collegamento non deve presentare una lunghezza
maggiore di 30 m (100 ft).

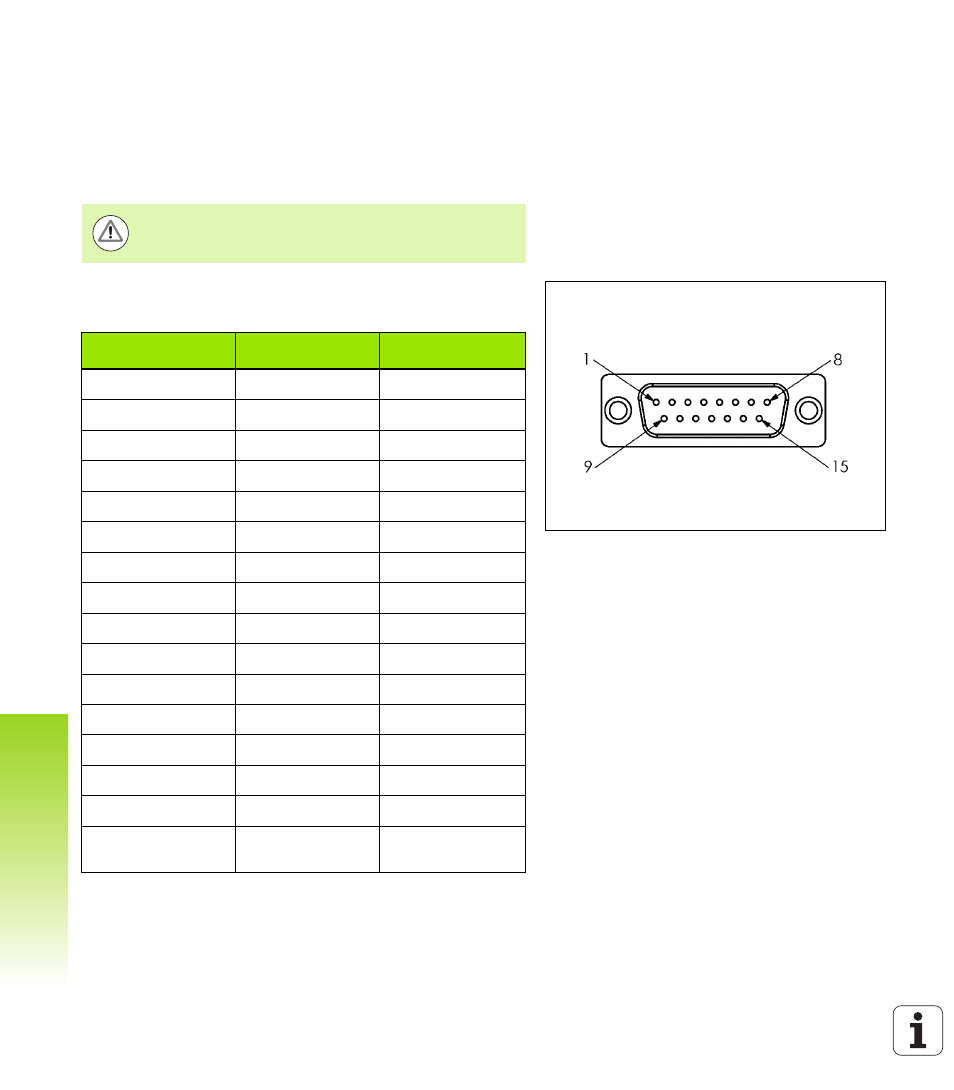

Piedinatura degli ingressi del sistema di misura
Tutti i collegamenti elettrici devono essere
connessi/disconnessi solo ad apparecchio spento.
Connettore Sub-D a
15 poli Segnali in ingresso
11 µApp Segnali in ingresso
1 Vpp
1 AC 5 V AC 5 V
2 0 V 0 V
3 I
1
+ A+
4 I
1
- A-
5 / /
6 I
2
+ B+
7 I
2
- B-
8 / /
9 / Sensore AC 5 V
10 I
0
+ R+
11 / Sensore 0 V
12 I
0
- R-
13 Schermatura interna /
14 / /
15 / /
Chassis Schermatura
esterna
