InstallazIone
HPR130XD Manual Gas
– 806324 Revisione 2
3-33

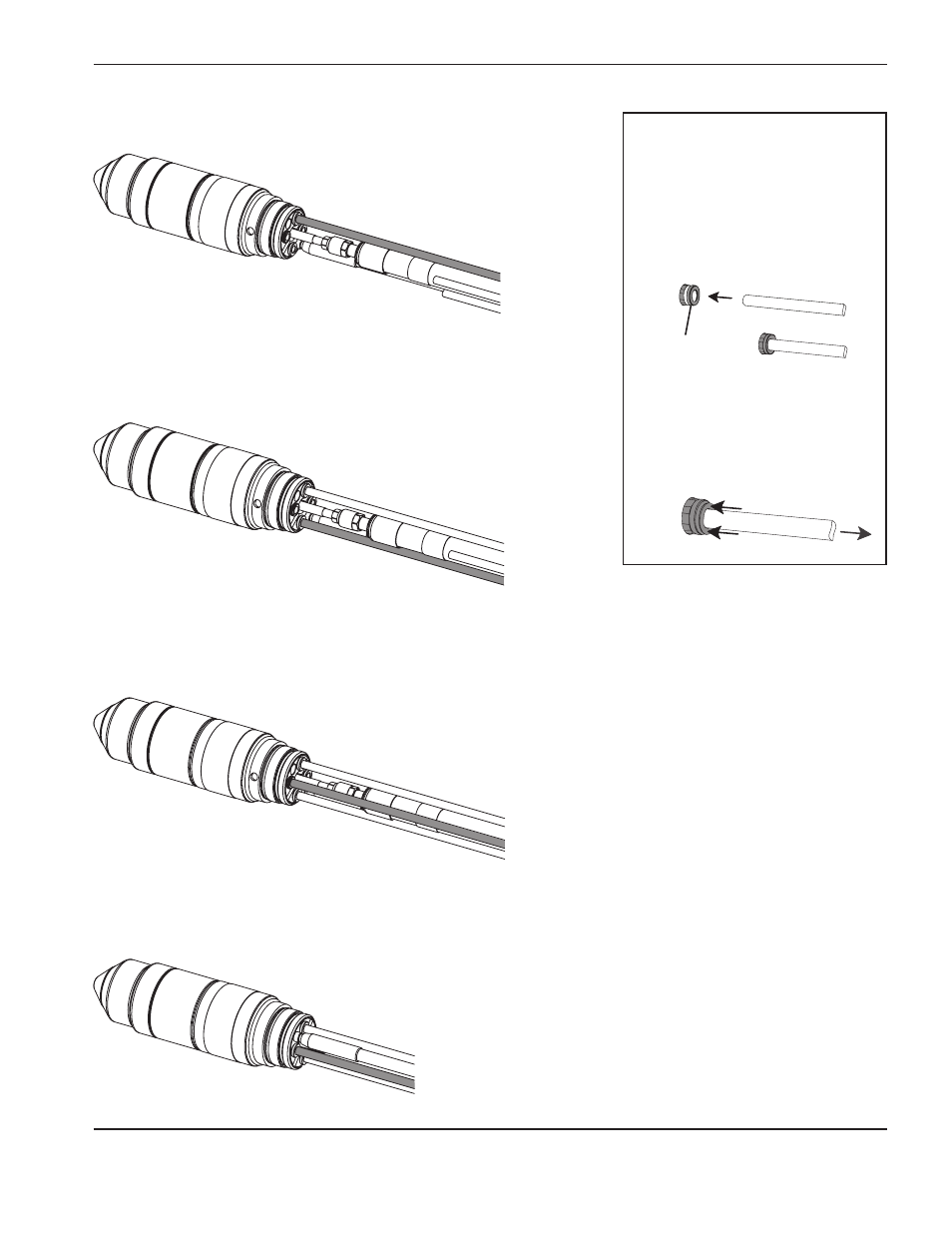

10. Collegare il tubo del gas di protezione (blu).
7. Collegare il tubo di sfiato del gas plasma (bianco).
Nota: i connettori citati ai punti
7 – 10 sono a pressione.
Per eseguire una connessione,
spingere il raccordo flessibile
sul connettore corretto fino
al punto di arresto, ovvero
13 mm.
Per scollegare un raccordo,
spingere il collare del
connettore verso la torcia
e staccare il tubo dalla torcia.
Collare del
connettore
8. Collegare il tubo di alimentazione del refrigerante (verde).
9. Collegare il tubo del gas plasma (nero).
