InstallazIone
3-6 HPR130XD Manual Gas – 806324 Revisione 2
Procedure consigliate di messa a terra e schermatura
Introduzione
In questo documento vengono descritte le procedure di messa a terra e schermatura necessarie per proteggere
l’installazione di un sistema di taglio al plasma dai rumori di interferenza da radiofrequenza (RFI) e di interferenza
elettromagnetica (EMI). Vengono illustrati i tre sistemi di messa a terra descritti di seguito. A titolo di riferimento, alla
pagina 3-10 viene riportato uno schema.
Nota: non è confermato che tali procedure e pratiche riescano a risolvere tutti i casi di interferenze
RFI/EMI. Le pratiche descritte sono state adottate in molte installazioni con risultati eccellenti.
Per tale motivo, si consiglia di inserirle nell’ambito del processo di installazione di routine. I metodi
utilizzati per implementare tali pratiche possono variare da un sistema all’altro ma è necessario che
rimangano quanto più uniformi possibile per tutta la linea di prodotti.
Tipo di messa a terra
A. Conduttori di protezione (PE) o messa a terra per manutenzione. Si riferisce al sistema di messa a terra applicabile
alla tensione della linea in entrata. Impedisce che il personale sia esposto al rischio di scosse elettriche prodotte
dalle apparecchiature o dal tavolo di lavoro. Include la messa a terra per manutenzione del generatore al plasma
e altri sistemi, ad esempio il Controllo Numerico Computerizzato (CNC) e gli azionamenti del motore, oltre all’asta
a terra aggiuntiva collegata al tavolo di lavoro. Nei circuiti del plasma, la messa a terra viene garantita dal telaio del
generatore al plasma al telaio di ogni consolle separata attraverso i cavi di interconnessione.
B. Messa a terra della tensione CC o della corrente di taglio. Si riferisce al sistema di messa a terra che completa
il percorso della corrente di taglio dalla parte posteriore della torcia al generatore. Richiede che il cavo positivo del
generatore sia saldamente collegato alla linea a terra del tavolo di lavoro con un cavo di dimensioni appropriate.
Richiede inoltre che le alette sulle quali si appoggia la lamiera siano a stretto contatto con il tavolo e la lamiera
stessa.
C. Messa a terra e schermatura delle interferenze RFI ed EMI. Si riferisce al sistema di messa a terra che limita
la quantità di “interferenze” elettriche emesse dai sistemi al plasma e di trasmissione del motore. Limita inoltre
la quantità di interferenze ricevute dal Controllo Numerico Computerizzato (CNC) e da altri circuiti di controllo
e di misurazione. Tale processo di messa a terra/schermatura è l’argomento principale di questo documento.

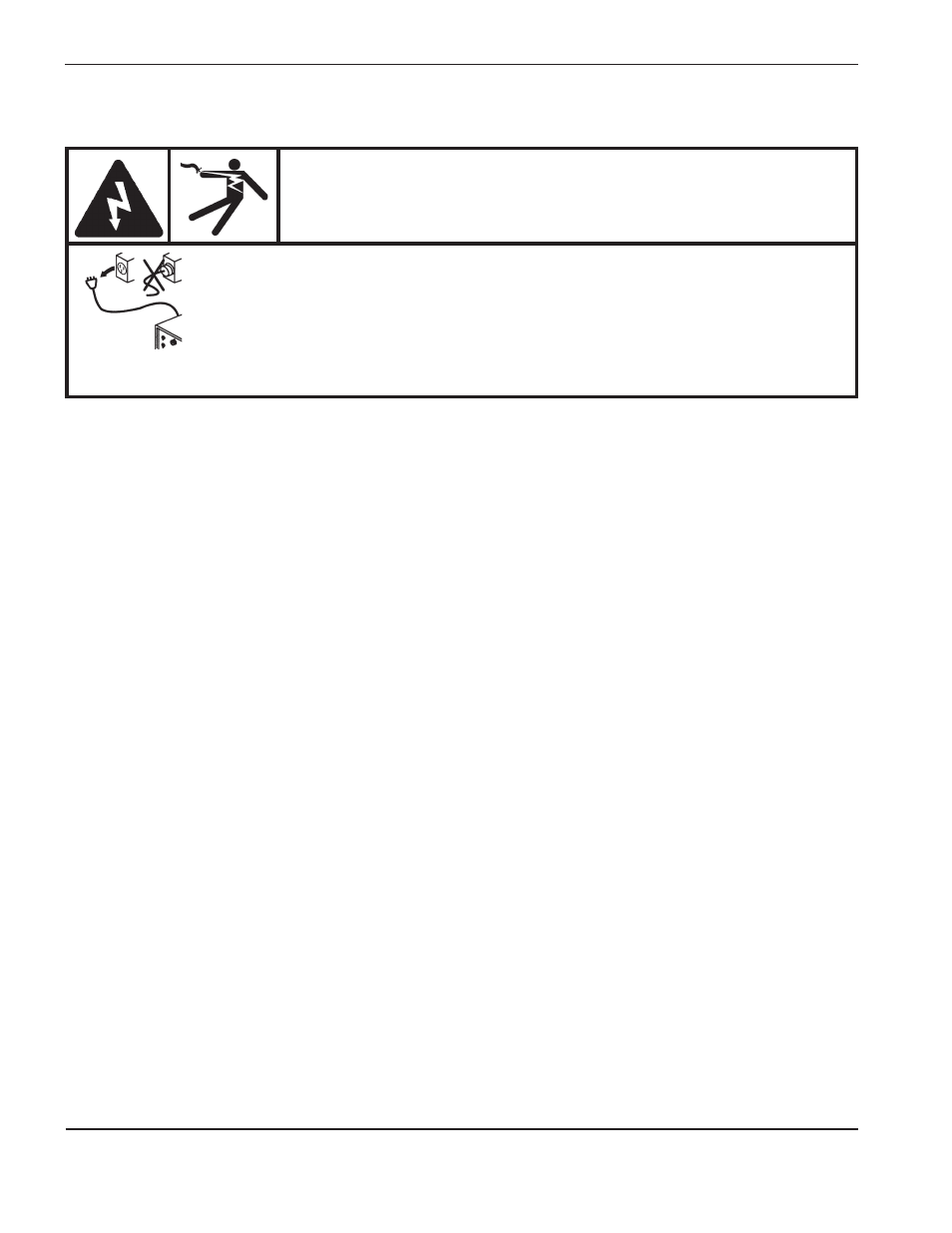

PERICOLO
LE SCOSSE ELETTRICHE POSSONO ESSERE LETALI
Scollegare l’alimentazione elettrica prima di eseguire gli interventi
di manutenzione. Tutte le attività che richiedono la rimozione del coperchio
del generatore devono essere eseguite da un tecnico esperto.
Vedere la Sezione 1 del manuale di istruzioni del sistema al plasma per
ulteriori informazioni sulle precauzioni di sicurezza.
11-08
