InstallazIone
3-18 HPR130XD Manual Gas – 806324 Revisione 2
3
* Il cavo numero 123865 serve per i sistemi con la consolle di accensione montata sul generatore

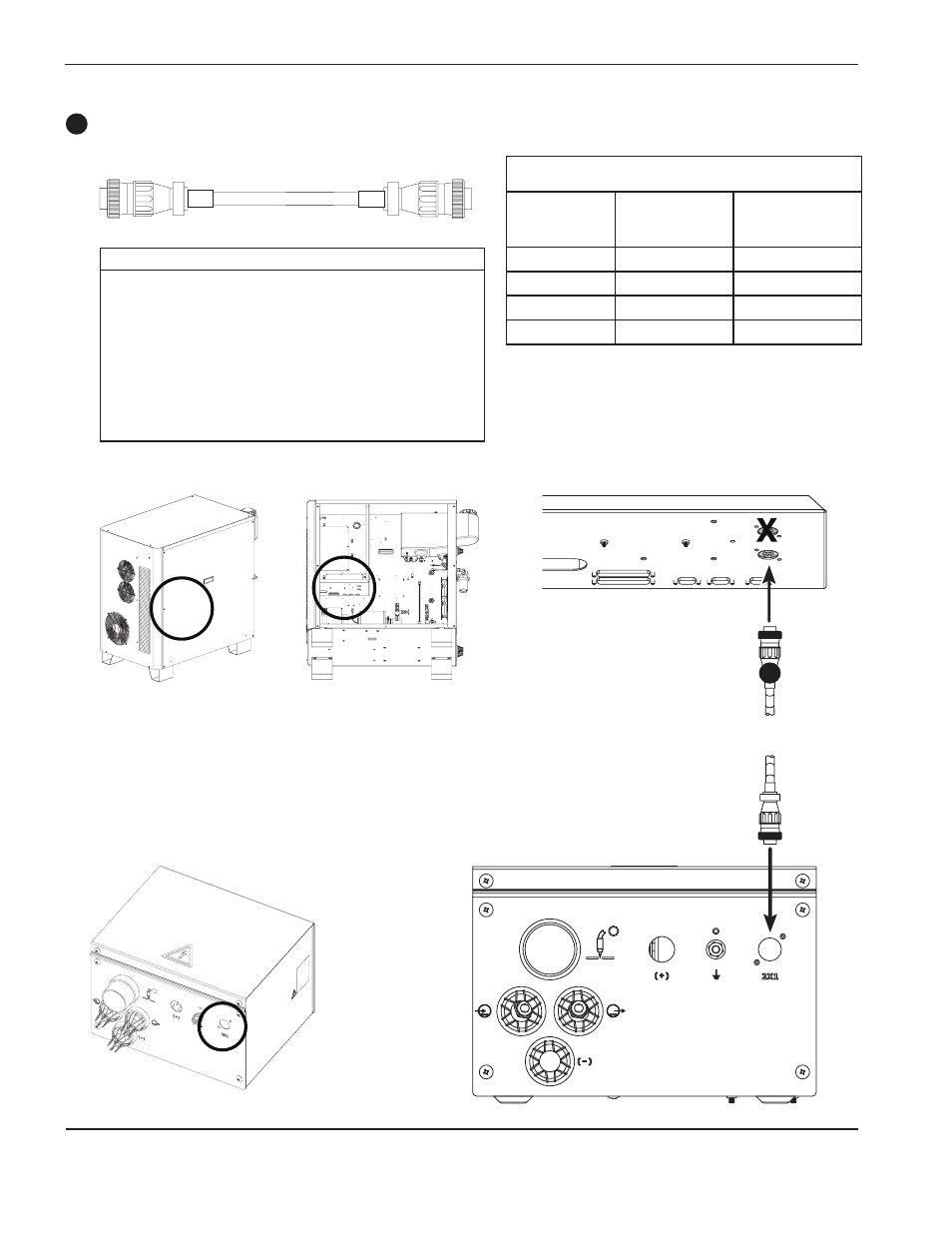

Elenco dei segnali dei cavi –
dal generatore alla consolle di accensione
Lato
generatore
Lato consolle
di accensione
N. piedini Descrizione N. piedini
1 120 VCA Caldo 1
2 120 VCA Ritorno 2
3 Terra 3
4 Libero 4
Codice articolo Lunghezza Codice articolo Lunghezza
123865* 2,1 m 123836 20 m
123419 3 m 123425 22,5 m
123834 4,5 m 123736 25 m
123420 6 m 123426 30 m
123670 7,5 m 123672 35 m
123422 9 m 123938 37,5 m
123835 10 m 123673 45 m
123423 12 m 123837 60 m
123671 15 m 123838 75 m
Cavo di alimentazione della consolle di accensione 3
