InstallazIone
3-26 HPR130XD Manual Gas – 806324 Revisione 2

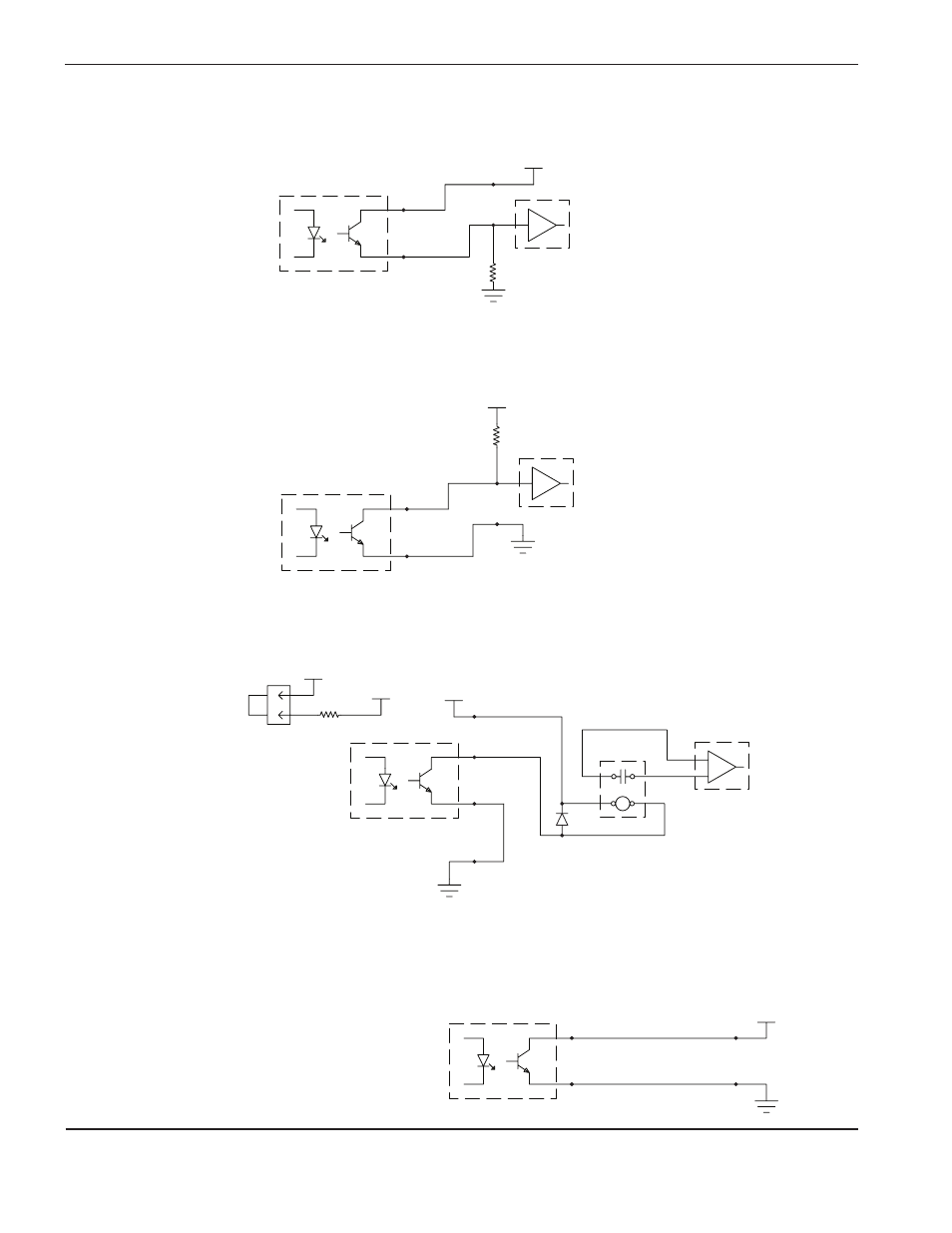

Esempi di circuiti di uscita
1. Interfaccia logica, attiva quando segnale alto
2. Interfaccia logica, attiva quando segnale basso
3. Interfaccia relè
4. Non utilizzare questa configurazione.
La garanzia verrebbe invalidata.
Elevata impedenza (≤10 mA)
10 KΩ
(opzionale)
CNC/PLC
5 VCC – 24 VCC
C
HPR
E
+
-
HPR
C
E
+
-
5 VCC – 24 VCC
Elevata impedenza (≤10 mA)
CNC/PLC
10 KΩ
(opzionale)
CNC/PLC
CNC +24 V
+24 VCC CNC +24 V
HPR
C
E
+
-
Terra
°t
Qualsiasi tensione
ANNULLA
GARANZIA
HPR
Installare
un ponticello
108056 J304
C
E
+
-
Ingressi per chiusura
contatto a corrente elevata
(CA o CC)
Bobina relè esterno
a 24 VCC a bassa potenza
≤10 mA o ≥2400 ohm
Tutte le bobine del relè richiedono
un diodo a ruota libera attraverso
la bobina del relè
