Manutenzione
HPR130XD Manual Gas – 806324 Revisione 2 5-47
Generatore al plasma
Diffusore
Diodo
Circuito di avviamento
Arco
di taglio
Arco
pilota
Resistore di
alimentazione
Logica di
controllo
Cappucci
ALEL
Chopper
IGBT

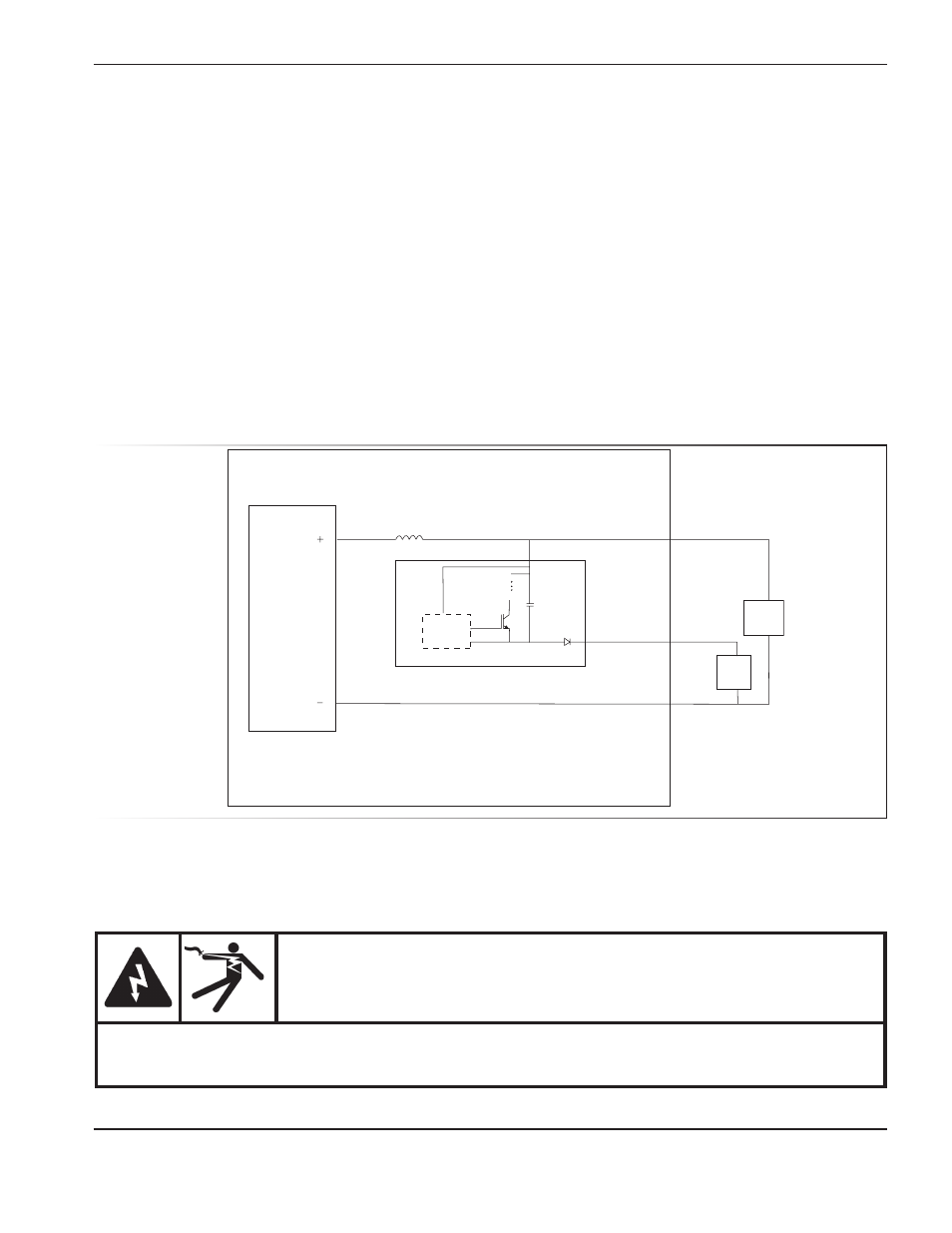

Schema funzionale del circuito di avviamento
Individuazione dei guasti del circuito di avviamento
Circuito di innesco PCB1
Funzionamento
Il circuito di avviamento è costituito da un interruttore ad alta velocità che trasferisce rapidamente l’arco pilota dal cavo
dell’arco pilota al cavo di massa. Il circuito di avviamento svolge due funzioni:
1. Consente alla corrente iniziale dell’arco pilota di fluire rapidamente attraverso il cavo dell’arco pilota, con
piccola impedenza.
2. Dopo che si è stabilita la corrente iniziale dell’arco pilota, il circuito di avviamento introduce un’impedenza al carico
dell’arco pilota per favorire il trasferimento dell’arco sulla lamiera. Vedere schema sotto.
PERICOLO
PERICOLO DI SCOSSA ELETTRICA
Fare sempre molta attenzione quando si esegue la manutenzione su un alimentatore collegato
alla rete con i coperchi rimossi. Sono presenti tensioni pericolose all’interno dell’alimentatore che
possono causare ferite o essere mortali.
