Manutenzione
HPR130XD Manual Gas – 806324 Revisione 2 5-55

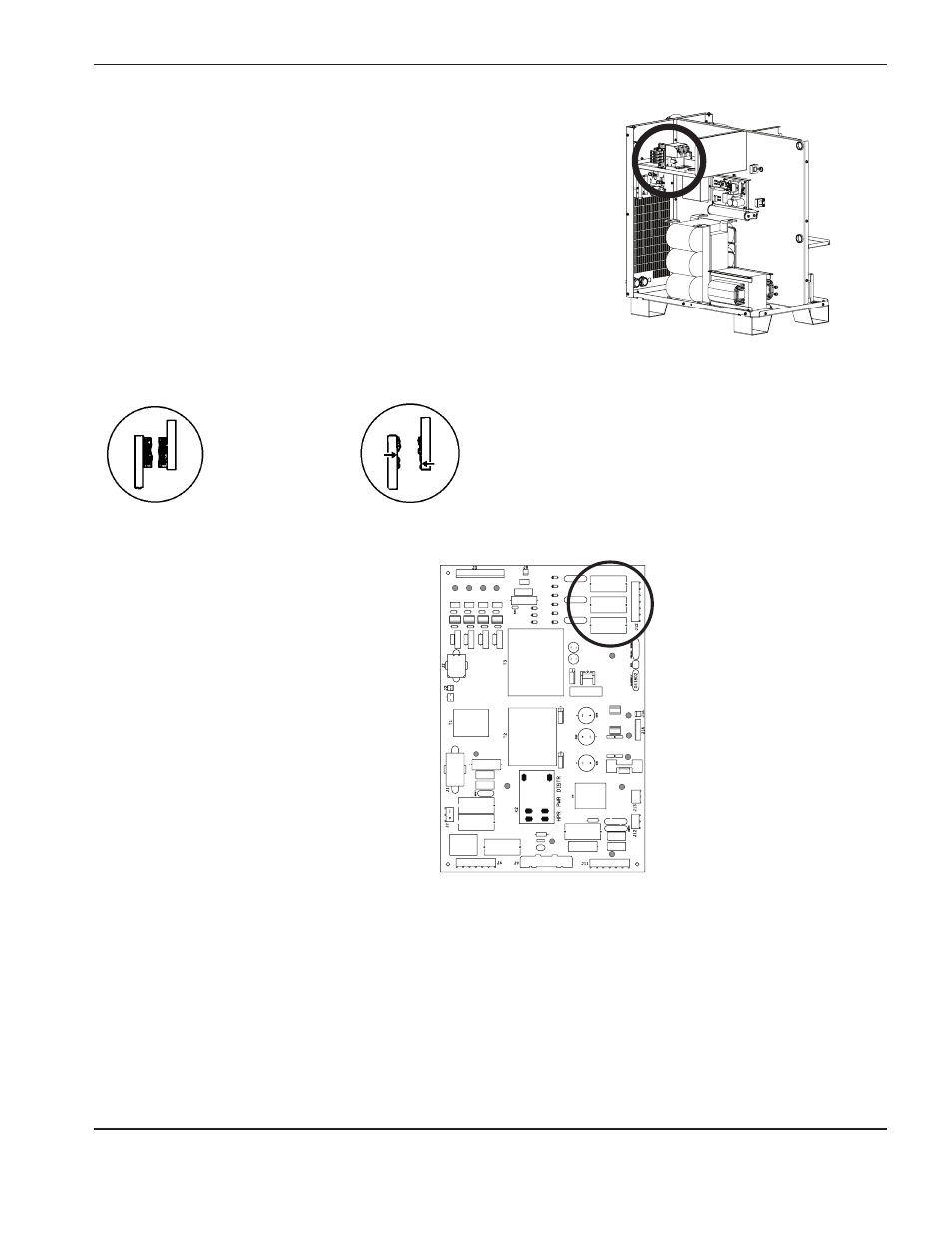

Test di rilevamento della perdita di fase
1. Portare l’interruttore principale del sistema in posizione spento (OFF)
e rimuovere il coperchio dal contattore CON1.
2. Verificare che i 3 contatti non siano eccessivamente usurati. Se si nota un’usura eccessiva su uno o più contatti,
sostituire CON1 e riavviare il sistema. Se l’errore rimane, eseguire i seguenti passi.
3. Verificare i fusibili F5, F6, e F7 sulla scheda
di distribuzione di potenza (PCB2). Se vi sono
dei fusibili bruciati, sostituire la scheda PCB2.
4. Rimuovere J2.8 da PCB2 e installare un ponticello tra i pin 1 e 2 sul connettore del cavo.
a. Eseguire un taglio di prova. Se l’errore di perdita di fase persiste, verificare il cablaggio tra i connettori J2.8 sulla
scheda PCB2 e J3.302 sulla scheda PCB3 verificando la continuità tra
– Pin 1 di J2.8 e pin 14 di J3.302
– Pin 2 di J2.8 e pin 15 di J3.302.
b. Se il cablaggio è corretto, sostituire la scheda PCB3. Se sono presenti cavi danneggiati, ripararli o sostituirli.
c. Se l’errore di perdita di fase scompare con il ponticello installato su J2.8, fare un altro taglio e misurare
la tensione da fase a fase tra i fusibili F5, F6, e F7. La tensione deve essere 220 VCA +/–15%. Se uno dei tre
valori di tensione è inferiore a 187 VCA, controllare le connessioni sul contattore e verificare che non vi siano
connessioni allentate tra il cavo di alimentazione, il contattore, il trasformatore di potenza e il chopper.
OK Usura eccessiva
