Manutenzione
5-50 HPR130XD Manual Gas – 806324 Revisione 2

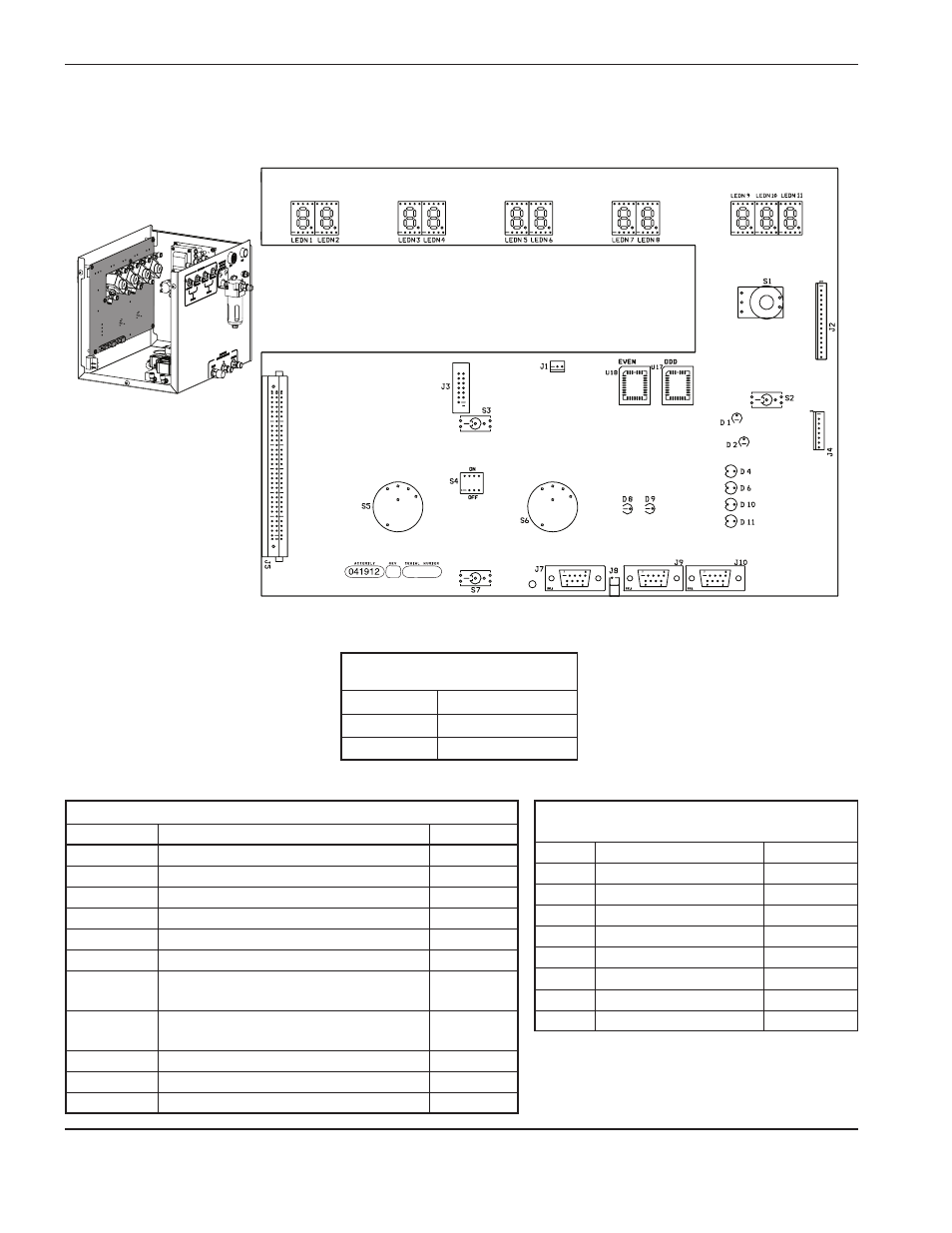

Scheda di controllo PCB2 della consolle del gas
Elenco dei LED sulla scheda di controllo della consolle del gas
LEDN Nome del segnale Colore
LEDN1 Pre-flusso plasma, cifra a sinistra Rosso
LEDN2 Pre-flusso plasma, cifra a destra Rosso
LEDN3 Flusso di taglio plasma, cifra a sinistra Rosso
LEDN4 Flusso di taglio plasma, cifra a destra Rosso
LEDN5 Pre-flusso gas di protezione, cifra a sinistra Rosso
LEDN6 Pre-flusso gas di protezione, cifra a destra Rosso
LEDN7
Flusso di taglio gas di protezione, cifra
a sinistra
Rosso
LEDN8
Flusso di taglio gas di protezione, cifra
a destra
Rosso
LEDN9 Corrente, cifra a sinistra Rosso
LEDN10 Corrente, cifra al centro Rosso
LEDN11 Corrente, cifra a destra Rosso
Elenco del firmware per
la scheda di controllo PCB2
Componente Codice articolo
U17
081109 PARI
U18 081109 DISPARI
Elenco dei LED sulla scheda di controllo
della consolle del gas
LED Nome del segnale Colore
D1 +5 VCC Verde
D2 +3,3 VCC Verde
D4 Errore refrigerante Giallo
D6 Errore pressione Giallo
D8 CAN – TX Verde
D9 CAN – RX Verde
D10 Errore tensione Giallo
D11 Errore temperatura Giallo
