Funzionamento
HPR130XD Manual Gas – 806324 Revisione 2 4-21
Definizioni per il taglio inclinato
Angolo di inclinazione Angolo tra la linea centrale della torcia e la linea perpendicolare alla lamiera. Se la torcia
è perpendicolare alla lamiera, l’angolo di inclinazione è zero. L’angolo di inclinazione
massimo è di 45°.
Spessore nominale Spessore verticale della lamiera.
Spessore equivalente Lunghezza del bordo di taglio ovvero la distanza che l’arco percorre per attraversare
il materiale durante il taglio. Lo spessore equivalente è pari allo spessore nominale diviso
per il coseno dell’angolo di inclinazione. Gli spessori equivalenti sono riportati nelle tabelle
di taglio.
Distanza Distanza verticale tra il punto più basso della torcia e la superficie della lamiera.
Distanza torcia-lamiera Distanza lineare, misurata lungo la linea centrale della torcia, dal centro dell’ugello alla
superficie della lamiera. Una gamma di distanze torcia-lamiera è riportata nella tabella
di taglio. I valori più bassi si riferiscono ai tagli retti (angolo di inclinazione = 0°). I valori più
grandi si riferiscono a tagli inclinati con angolo di 45° con un’altezza torcia di 3 mm.
Tensione dell’arco L’impostazione della tensione dell’arco dipende dall’angolo di inclinazione e dalla
configurazione del sistema di taglio. Il valore di tensione dell’arco su un sistema può essere
diverso da quello su un altro sistema, anche se lo spessore della lamiera è lo stesso.
Le tensioni d’arco per il taglio inclinato sono indicate nelle tabelle per il taglio inclinato.

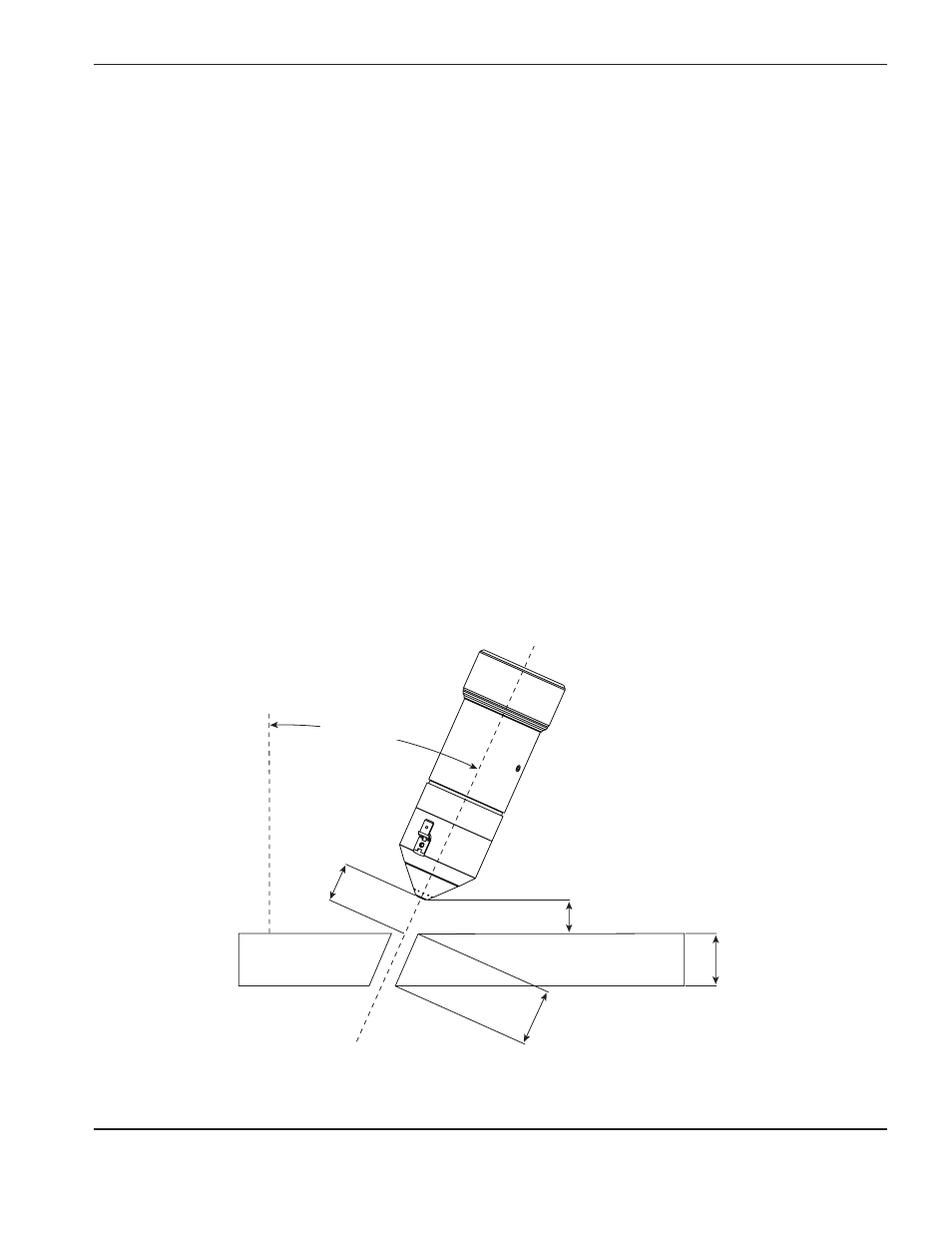

Angolo inclinato
Distanza tra torcia
e lamiera
Torcia
linea centrale
Altezza
Spessore nominale
Spessore equivalente
0°
