Manutenzione
HPR130XD Manual Gas – 806324 Revisione 2 5-37
2.0
1.8
1.6
1.4
1.2
1.0
.8
.6
.4
.2
1.2
1.0
Test di flusso del liquido refrigerante
Se il display LED della consolle del gas indica un errore di flusso del refrigerante (093 o 060), spegnere e riaccendere
il sistema per cancellare l’errore. Eseguire quindi i seguenti test per individuare la causa del problema.
L’utilizzo di un flussometro in linea costituisce il metodo più accurato per misurare la portata di refrigerante, ma non
può essere usato per tutti i test descritti. È disponibile un flussometro in linea Hypertherm (codice articolo 128933).
I seguenti test di riempimento, in cui è sufficiente utilizzare un qualsiasi contenitore, forniscono con buona
approssimazione il valore della portata.
Prima del test
Nota: prima di pulire il filtro in linea occorre scaricare il refrigerante dal sistema (passo 1 sotto). Il refrigerante
presente nel circuito viene scaricato non appena viene rimosso il filtro in linea.

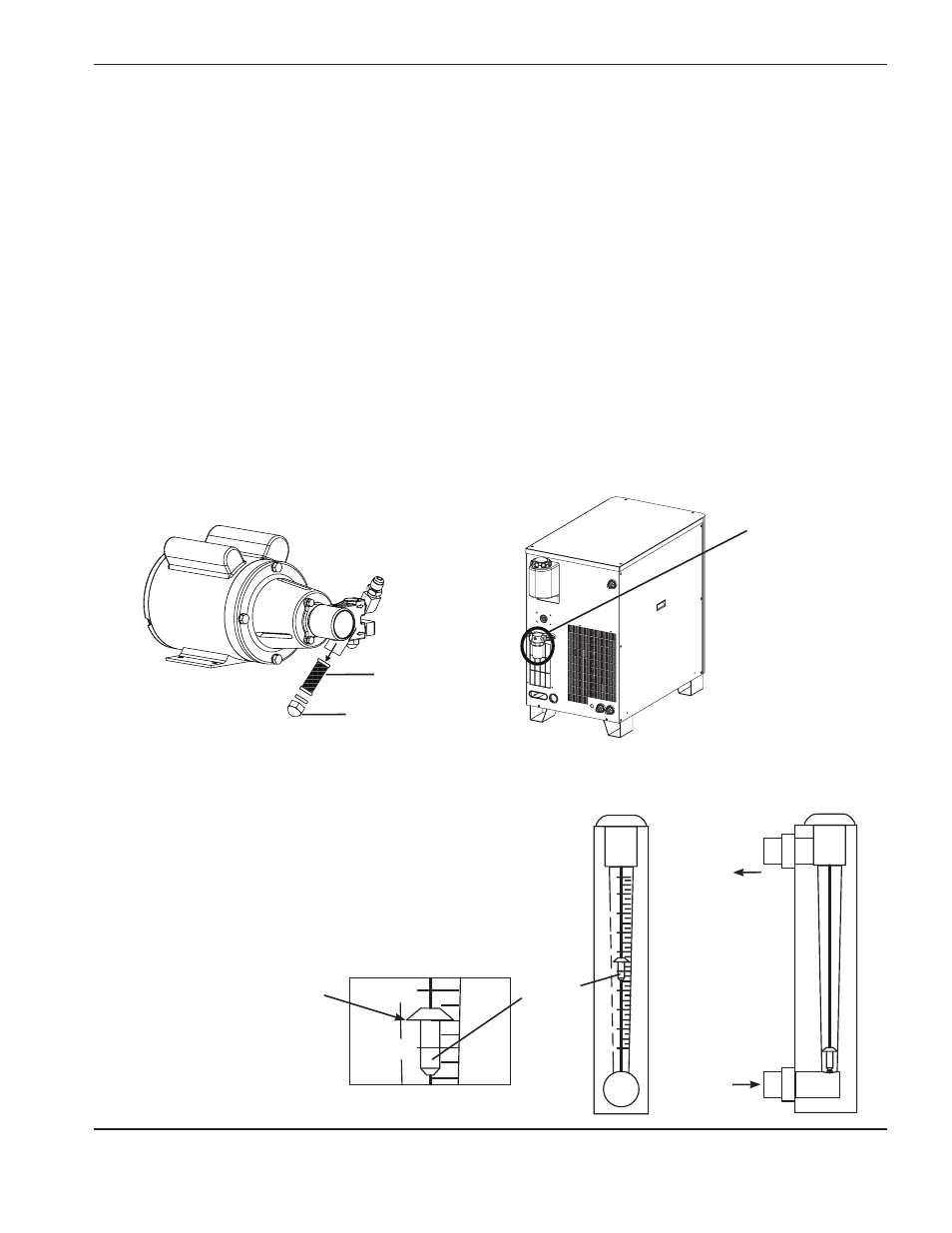

1. Pulire il filtro.
2. Sostituire il filtro sul retro del generatore.
3. Verificare che il livello di refrigerante sia corretto quando si riempie nuovamente il circuito al completamento
dei passi 1 e 2.
Direzione
del flusso
Galleggiante Effettuare la lettura
da questo bordo
Esempio mostrato 1.1
Dado
Filtro
Filtro della pompa HPR130
Filtro sul retro del
generatore
Utilizzo del flussometro Hypertherm (128933)
Seguire i passi sotto indicati per effettuare una misurazione accurata
mediante il flussometro.
1. Tenere il flussometro in posizione verticale. Perpendicolare
ad entrambi gli assi.
2. Effettuare la lettura secondo il riferimento indicato sotto.
