InstallazIone
3-12
HPR130XD Manual Gas
– 806324 Revisione 2

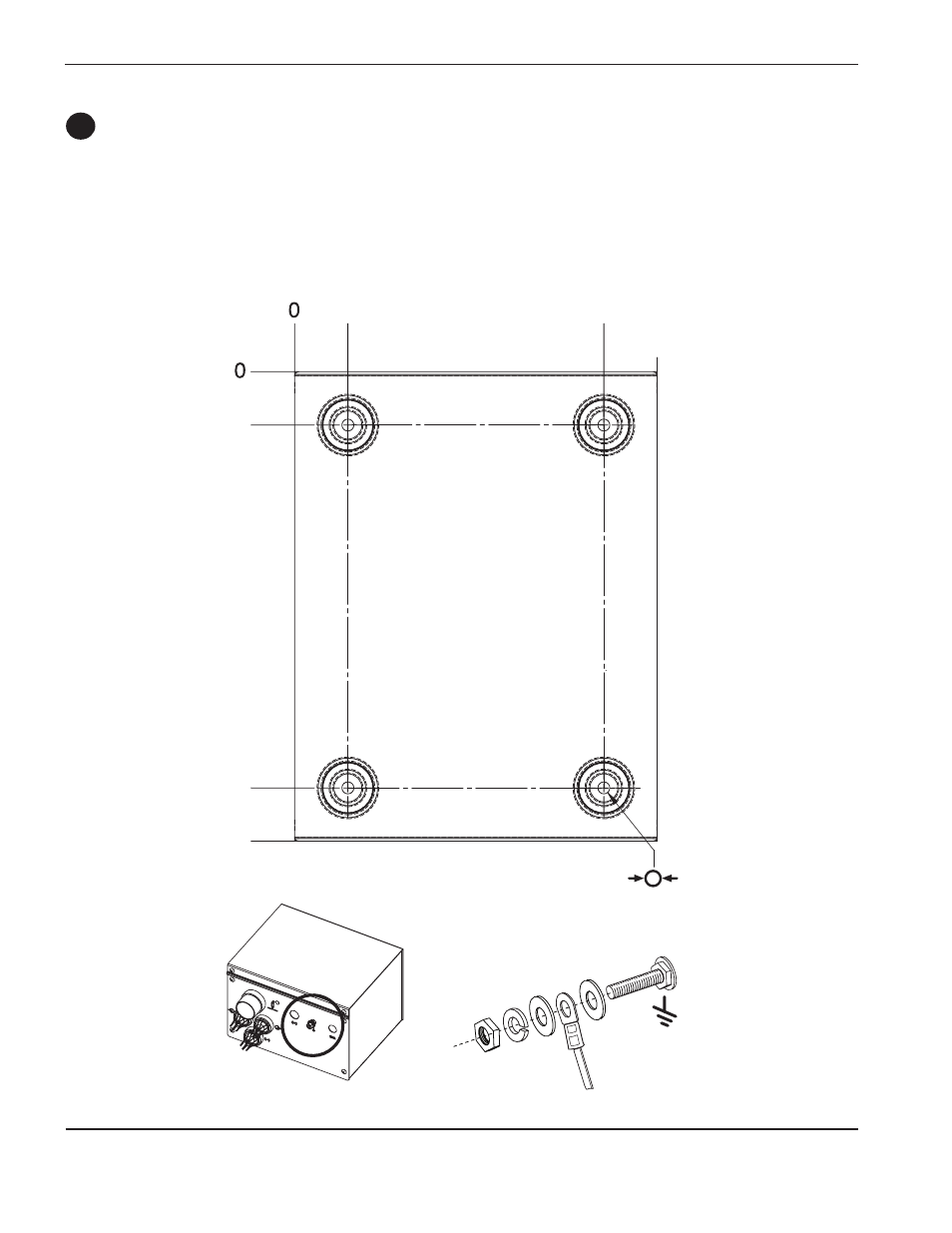

Installazione della consolle di accensione
• Montare la consolle di accensione sul ponte della macchina se si utilizza una configurazione RHF
(alta frequenza remota).
• Montare la consolle di accensione sul generatore se si utilizza una configurazione LHF (alta frequenza locale).
• Lasciare dello spazio per consentire la rimozione del carter della consolle per la manutenzione.
7 mm
(4 posizioni)
32 mm
32 mm
184 mm
279 mm
248 mm
216 mm
Messa a terra della consolle di accensione
B
