Funzionamento
4-14 HPR130XD Manual Gas – 806324 Revisione 2
Gas plasma
Sfiato plasma
Ingresso refrigerante
Arco pilota
Gas di protezione
Ritorno refrigerante

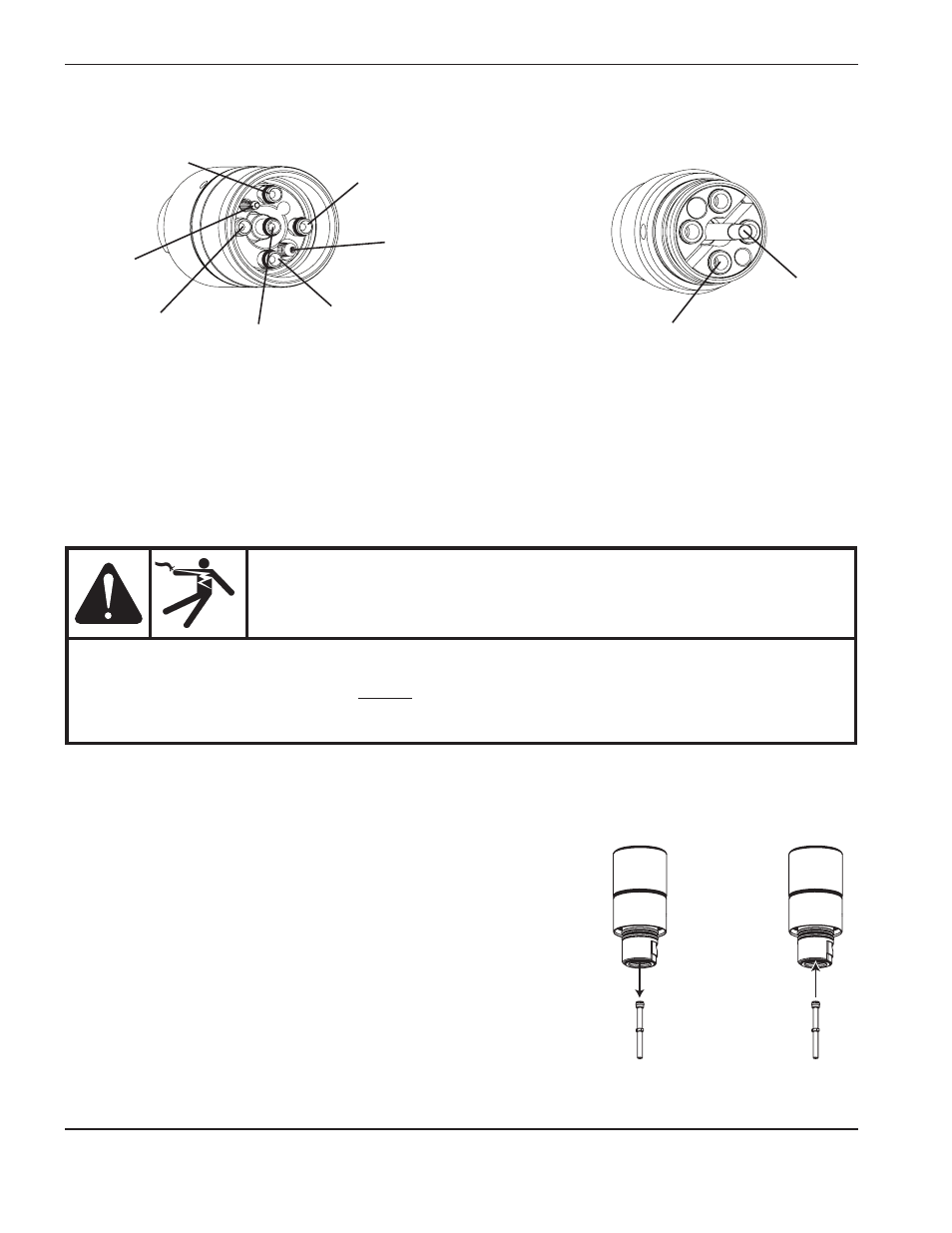

Connessioni della torcia
Pin
contatto
ohmico
Presa a sgancio rapido della torcia Torcia
Ingresso refrigerante
Ritorno
refrigerante
Nota: il refrigerante e i tubi di ritorno del refrigerante nel sistema a sgancio rapido si trovano in posizioni opposte
rispetto ai tubi del refrigerante della torcia. Ciò aiuta a ridurre la temperatura del refrigerante.
Sostituzione del tubo dell’acqua della torcia
AVVERTENZA
Il sistema è stato progettato in modo da passare automaticamente al modo di attesa quando viene
rimosso il cappuccio di protezione. Tuttavia è ASSOLUTAMENTE VIETATO SOSTITUIRE I CONSUMABILI
IN MODALITÀ DI ATTESA. Scollegare sempre l’alimentazione diretta dell’alimentatore prima
di ispezionare o sostituire le parti consumabili. Indossare sempre i guanti durante la rimozione dei
consumabili. La torcia potrebbe essere calda.
Nota: il tubo dell’acqua può sembrare allentato quando è inserito correttamente, ma il gioco laterale scompare
quando viene installato l’elettrodo.
1. Disconnettere l’alimentazione dal sistema (OFF).
2. Rimuovere i consumabili dalla torcia. Vedere il paragrafo Installazione
e ispezione dei consumabili in questa sezione.
3. Rimuovere il vecchio tubo dell’acqua.
4. Applicare un sottile strato di lubrificante siliconico sull’o-ring
e installare un nuovo tubo dell’acqua. L’o-ring deve essere lucido
ma non devono essere presenti accumuli di grasso.
5. Sostituire i consumabili. Vedere il paragrafo Installazione e ispezione
dei consumabili in questa sezione.
